[Switch] Les points d'installation des puces sur la Switch OLED
Une semaine tout juste après son lancement, voilà que les premières évolutions en termes de hack arrivent sur la Switch OLED. Rappelons tout d'abord que SciresM a annoncé qu'Atmosphère doit être adapté à la nouvelle référence de l'écran de la console, afin de répondre aussi aux spécificités de la console en la matière de gestion d'autonomie et de batterie, mais il y a aussi des évolutions de PCB.

Il était donc nécessaire de la démonter pour repérer les différences avec une Switch classique, et finalement ces différences sont plutôt minimes car tout semble être installé de la même manière selon JaRocker, un utilisateur de GBATemp, qui a trouvé les clichés des points d'installation des puces sur ce nouveau modèle sur le forum chinois Baidu.com.

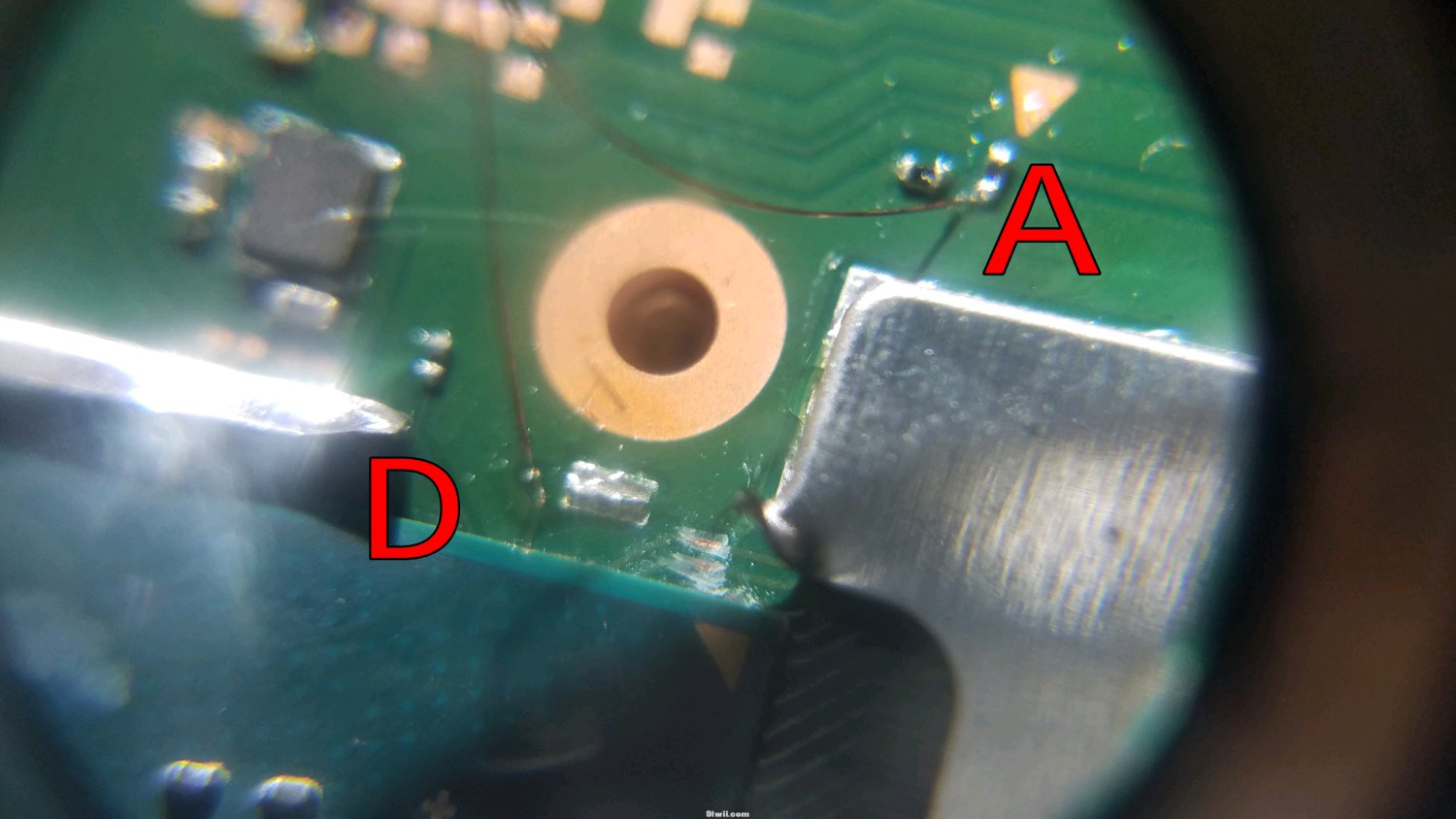

Selon lui seul l'emplacement de l'EMMC a été corrigé, et il reste un léger doute sur le point D, il informe qu'il se lancera dans l'opération quand SciresM aura confirmé qu'Atmosphere supportera officiellement le modèle OLED.





Rappelons que ces points d'installation permettent d'installer une puce comme la SX ou son alternative HWFly.

Le CPU étant le même, les points d'installation sont similaires, le plus difficile étant de passer le point C car il faut retirer une puce BGA.

Tout est là : tieba.baidu.com




Vendredi 15 Octobre 2021, 08:31 par tralala
Source : tieba.baidu.com/p/7573220146
15 octobre 2021, 09:19
Approuver ce commentaire (+1)
+1
Pour le point C il faut juste une petite aiguille style Xecuter pour les Corona, ca évitera de dessouder la nand. ( a voir si ca passe ) il y a peux etre aussi un point alternatif.

Wait and see.
Répondre à ce commentaire
15 octobre 2021, 09:30
Approuver ce commentaire (+1)
+3
Quel merdier.
Répondre à ce commentaire
15 octobre 2021, 09:42
Approuver ce commentaire (+1)
+2
Si cela peut intéresser quelqu'un , j'ai fait un schéma d'installation (d’après les photos ci dessus) ,dispo ici https://imgur.com/a/o9Bkvf1
Répondre à ce commentaire
15 octobre 2021, 10:10
Approuver ce commentaire (+1)
Bonjour,

ça va la brasure n'a pas l'air compliquer :)
Répondre à ce commentaire
15 octobre 2021, 10:49
Approuver ce commentaire (+1)
+1

Bonjour,

ça va la brasure n'a pas l'air compliquer :)

Ah oui ? Le point C vous parait simple? Débiller le composant n'est pas à la portée de n'importe qui je pense.
Répondre à ce commentaire
15 octobre 2021, 11:55
Approuver ce commentaire (+1)
Perso m’a passer mon tour sur celle-ci meme si je sais que je suis capable le trouble que cela va donner et le prix que l’on devrat charger aucun client ne le voudra.
Répondre à ce commentaire
15 octobre 2021, 12:01
Approuver ce commentaire (+1)

Perso m’a passer mon tour sur celle-ci meme si je sais que je suis capable le trouble que cela va donner et le prix que l’on devrat charger aucun client ne le voudra.

En l'état, il faut plutot parler de "cobayes" que de clients.

Cependant, dans un avenir proche les méthodes de montage vont surement s'améliorer pour limiter les risques.
Répondre à ce commentaire
15 octobre 2021, 12:12
Approuver ce commentaire (+1)
+1

Cependant, dans un avenir proche les méthodes de montage vont surement s'améliorer pour limiter les risques.

Si un point est trouvé pour ne pas débiller la nand (comme c'est le cas pour la Switch Lite) alors oui, sinon clairement c'est un travail impossible à facturer à un prix raisonnable au vu du travail à effectuer.

Répondre à ce commentaire
15 octobre 2021, 14:41
Approuver ce commentaire (+1)
+1
Sans compter que la puce coûte un bras.
La console + Achat d'une puce + la pose.....trop chèros pour de l'oled (je comprendrai si tout l'hardware était récent et capable de te faire tourner un Days Gone lol mais là, autant se rabattre sur une v1 ou une console déjà pucée en occase)
Répondre à ce commentaire
15 octobre 2021, 16:04
Approuver ce commentaire (+1)

Bonjour,

ça va la brasure n'a pas l'air compliquer :)

Ah oui ? Le point C vous parait simple? Débiller le composant n'est pas à la portée de n'importe qui je pense.


je travaille dans une usine d’électronique :)
Répondre à ce commentaire
15 octobre 2021, 17:10
Approuver ce commentaire (+1)
Pas besoin de retirer le BGA.
Comme sur Xbox360 avec un peu de technique on peut directement souder le fil sur le point sans avoir à retirer le BGA.
Il suffit juste d'utiliser un bon Flux et chauffer le fil dénudé et étamé en le fixant sur le point.
Répondre à ce commentaire
15 octobre 2021, 17:11
Approuver ce commentaire (+1)

Bonjour,

ça va la brasure n'a pas l'air compliquer :)

Ah oui ? Le point C vous parait simple? Débiller le composant n'est pas à la portée de n'importe qui je pense.

Pour moi ce genre de truc est facile.
Pas besoin de retirer le BGA.
Répondre à ce commentaire
15 octobre 2021, 18:26
Approuver ce commentaire (+1)

Bonjour,

ça va la brasure n'a pas l'air compliquer :)

Ah oui ? Le point C vous parait simple? Débiller le composant n'est pas à la portée de n'importe qui je pense.

Pour moi ce genre de truc est facile.
Pas besoin de retirer le BGA.


Tu m'expliques comment stp ?

https://i.imgur.com/bxTxKuV.png
Répondre à ce commentaire
15 octobre 2021, 19:05
Approuver ce commentaire (+1)
+2


Bonjour,

ça va la brasure n'a pas l'air compliquer :)

Ah oui ? Le point C vous parait simple? Débiller le composant n'est pas à la portée de n'importe qui je pense.

Pour moi ce genre de truc est facile.
Pas besoin de retirer le BGA.



T'es quand même au courant que la taille des bga n'est pas du tout la même et que tu n'a pas la place pour le passer ton fil même sur les contour à cause du contour métallique enfin bref je serai bien curieux de voir ça .....
Le dernier qui m à dit c est facile c était pour un port usbC résultat oui il a retirer le port mais y'a plus de piste pour souder maintenant lol
Répondre à ce commentaire
16 octobre 2021, 12:16
Approuver ce commentaire (+1)
Les messages "c'est easy" XD
La bonne blague pour du BGA 0.2mm.......
Répondre à ce commentaire
16 octobre 2021, 13:28
Approuver ce commentaire (+1)

Les messages "c'est easy" XD
La bonne blague pour du BGA 0.2mm.......


On est bien d’accord C’est tellement Easy qu’elle va finir chez un technicien pour réparation
Répondre à ce commentaire
16 octobre 2021, 15:51
Approuver ce commentaire (+1)
Bonjour, perso j ai dit que c était facile car j ai accès à tout le matos nécessaire, pourquoi je l’amènerai chez un tech qui doit avoir moins de moyen que moi ? :)

Mais c est clair que ça va pas être facile non plus, le plus dur c est le BGA, car si il faut toucher au BGA, au taff même avec la machine adéquate sa nous arrive de foirer le rebillage :(
Répondre à ce commentaire
17 octobre 2021, 09:07
Approuver ce commentaire (+1)

Les messages "c'est easy" XD
La bonne blague pour du BGA 0.2mm.......


On est bien d’accord C’est tellement Easy qu’elle va finir chez un technicien pour réparation

Surtout si moi même je suis un technicien avec du matos.
Mais même sans être technicien ce genre de procédure est relativement facile.
C'est rien comparé au remplacement d'un PMI de smartphone par exemple.
Répondre à ce commentaire
17 octobre 2021, 09:29
Approuver ce commentaire (+1)
+2

Les messages "c'est easy" XD
La bonne blague pour du BGA 0.2mm.......


On est bien d’accord C’est tellement Easy qu’elle va finir chez un technicien pour réparation

Surtout si moi même je suis un technicien avec du matos.
Mais même sans être technicien ce genre de procédure est relativement facile.
C'est rien comparé au remplacement d'un PMI de smartphone par exemple.


On l'a déjà lu lu et re lu ce genre de truc c est easy je suis technicien smartphone etc... on a déjà tous récupérer des consoles venant des magasins de téléphones ou de chez certains techniciens et on sait ce que ça donne aussi si t'es à l'aise avec le bga tant mieux pour toi mais raconte pas de bêtises en disant c'est facile n'oublie pas que beaucoup te lise et ça serai dommage qu'une personne se lance et se rate à cause de certains qui prétendent que c'est facile.

Ce n'est que pure prévention pour les novices et non un jugement envers tes compétences que je ne connais pas
Répondre à ce commentaire
17 octobre 2021, 12:54
Approuver ce commentaire (+1)

Les messages "c'est easy" XD
La bonne blague pour du BGA 0.2mm.......


On est bien d’accord C’est tellement Easy qu’elle va finir chez un technicien pour réparation

Surtout si moi même je suis un technicien avec du matos.
Mais même sans être technicien ce genre de procédure est relativement facile.
C'est rien comparé au remplacement d'un PMI de smartphone par exemple.


C est pas un APU, donc le silicium permet de bien chauffer sans bousiller l'intérieur du composant.

Quelqu un connait la puce utilisé pour la nand, afin que je me procure le stencil ?

Perso j'attends ma machine BGA semi automatique pour le remplacement ca sera parfait, reste à trouver le profil de chauffe. Pour ca je vais m'entrainer sur les nands de switch fat, je vais tenter :)
Répondre à ce commentaire
17 octobre 2021, 13:35
Approuver ce commentaire (+1)
Attention quand même le changement d un BGA n est jamais sur à 100%

Au bout d un moment ça peut coûter cher :)
Répondre à ce commentaire
17 octobre 2021, 14:49
Approuver ce commentaire (+1)

Les messages "c'est easy" XD
La bonne blague pour du BGA 0.2mm.......


On est bien d’accord C’est tellement Easy qu’elle va finir chez un technicien pour réparation

Surtout si moi même je suis un technicien avec du matos.
Mais même sans être technicien ce genre de procédure est relativement facile.
C'est rien comparé au remplacement d'un PMI de smartphone par exemple.


C est pas un APU, donc le silicium permet de bien chauffer sans bousiller l'intérieur du composant.

Quelqu un connait la puce utilisé pour la nand, afin que je me procure le stencil ?

Perso j'attends ma machine BGA semi automatique pour le remplacement ca sera parfait, reste à trouver le profil de chauffe. Pour ca je vais m'entrainer sur les nands de switch fat, je vais tenter :)


Y'a pas besoin d'une machine spéciale bga pour la nand d'une switch le composant est tellement petit et y'a peu de bille qu'à l'air chaud ça ce fait très bien pour les billes c'est du 0.2 pas besoin de stencil non plus d'ailleurs
Répondre à ce commentaire
18 octobre 2021, 15:33
Approuver ce commentaire (+1)

Les messages "c'est easy" XD
La bonne blague pour du BGA 0.2mm.......


On est bien d’accord C’est tellement Easy qu’elle va finir chez un technicien pour réparation

Surtout si moi même je suis un technicien avec du matos.
Mais même sans être technicien ce genre de procédure est relativement facile.
C'est rien comparé au remplacement d'un PMI de smartphone par exemple.


C est pas un APU, donc le silicium permet de bien chauffer sans bousiller l'intérieur du composant.

Quelqu un connait la puce utilisé pour la nand, afin que je me procure le stencil ?

Perso j'attends ma machine BGA semi automatique pour le remplacement ca sera parfait, reste à trouver le profil de chauffe. Pour ca je vais m'entrainer sur les nands de switch fat, je vais tenter :)


Y'a pas besoin d'une machine spéciale bga pour la nand d'une switch le composant est tellement petit et y'a peu de bille qu'à l'air chaud ça ce fait très bien pour les billes c'est du 0.2 pas besoin de stencil non plus d'ailleurs


Les billes c est du 0.3 ou 0.15 mais c est un point de detail.
Non le pochoir c est pour éviter de travailler avec des billes, et utiliser un étain basse fusion.

Sinon oui ca se fait a la station air chaud, mais si tu as une machine BGA semi auto, pour pas te prendre la tete c est plus facile à placer, de plus j'ai un doute sur le % d'échec comme ca.

On est des êtres humains, c est assez rapide de se foirer, l'ideal est de maximiser les chances.
C est pas comme si la console coutait 50 euros, ou la je me poserai moins la question.
Répondre à ce commentaire
18 octobre 2021, 17:48
Approuver ce commentaire (+1)
+2

Les messages "c'est easy" XD
La bonne blague pour du BGA 0.2mm.......


On est bien d’accord C’est tellement Easy qu’elle va finir chez un technicien pour réparation

Surtout si moi même je suis un technicien avec du matos.
Mais même sans être technicien ce genre de procédure est relativement facile.
C'est rien comparé au remplacement d'un PMI de smartphone par exemple.


C est pas un APU, donc le silicium permet de bien chauffer sans bousiller l'intérieur du composant.

Quelqu un connait la puce utilisé pour la nand, afin que je me procure le stencil ?

Perso j'attends ma machine BGA semi automatique pour le remplacement ca sera parfait, reste à trouver le profil de chauffe. Pour ca je vais m'entrainer sur les nands de switch fat, je vais tenter :)


Y'a pas besoin d'une machine spéciale bga pour la nand d'une switch le composant est tellement petit et y'a peu de bille qu'à l'air chaud ça ce fait très bien pour les billes c'est du 0.2 pas besoin de stencil non plus d'ailleurs


Les billes c est du 0.3 ou 0.15 mais c est un point de detail.
Non le pochoir c est pour éviter de travailler avec des billes, et utiliser un étain basse fusion.

Sinon oui ca se fait a la station air chaud, mais si tu as une machine BGA semi auto, pour pas te prendre la tete c est plus facile à placer, de plus j'ai un doute sur le % d'échec comme ca.

On est des êtres humains, c est assez rapide de se foirer, l'ideal est de maximiser les chances.
C est pas comme si la console coutait 50 euros, ou la je me poserai moins la question.



Tu te prends trop le chou là lol la nand est toute petite et à la station air chaud ça se fait tout seul t’es même pas obliger de rebiller en vrai tu repasse au ferme pour refaire des points correct c’est pas comme le proce fait 2 hier et aucun souci
Répondre à ce commentaire
21 octobre 2021, 00:03
Approuver ce commentaire (+1)
Quelqu’un saurait à qui je peux demander de l’aide sur Lyon?
