Depuis l'arrivée des nouvelles consoles, les installations de CFW ne sont plus faisables. Heureusement des Team comme la team 3k3y ou la team Cobre ODE proposent des émulateurs de lecteurs bluray vous permettant de lancer vos jeux au format ISO depuis un disque dur externe, et même jouer sur le SEN.

Avant de commencer, il est important de préciser que l'installation sur les SuperSlim demande de très bonnes maitrises en soudures. Le niveau est assez élevé. N'hésitez pas à consulter un technicien LS si vous ne vous en sentez pas capable.


Vous aurez besoin de :

- Un Cobra ODE disponible sur le LSstore à cette adresse
- Un fer à souder (Précis !) type Weller
- Etain
- Une petite pince pour retirer les 4 résistances
- (Optionnel mais recommandé) : du flux de soudure
- (Optionnel mais recommandé) : de la tresse à déssouder
- (Optionnel mais recommandé) : une loupe ou loupe electronique


On y va !!

1. Démontage

Le démontage de la console se fait à cette adresse.

2. Pose du QSB

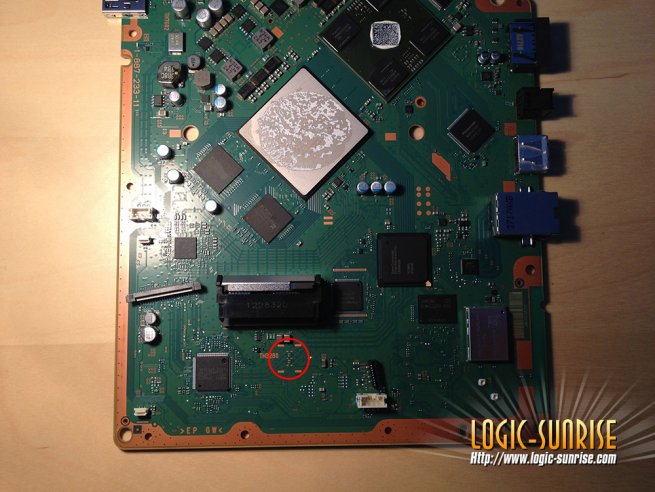

On repère les 4 résistances à enlever sur la carte mère :

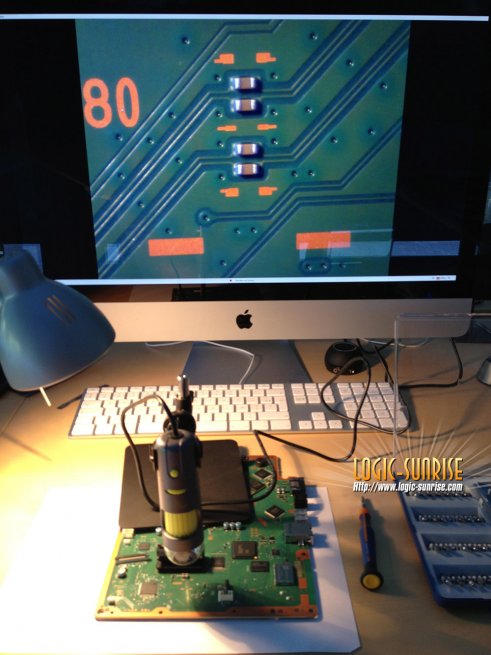

A la loupe éléctronique ça donne ça :

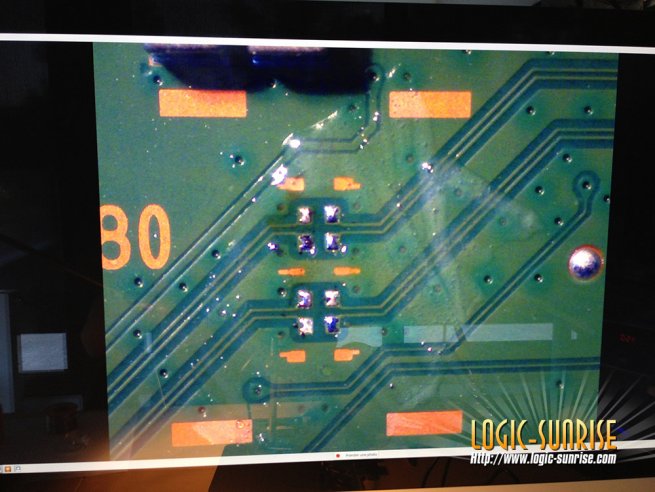

Une fois retirées, on retrouve nos 8 pistes sur lesquelles on va poser le QSB. Petit conseil : comme sur ma photo utilisez du Flux de soudure (la pate blanche / brûlée). C'est un isolant qui vous fera des soudures impeccables. Ne forcez surtout pas en retirant ces résistances au risque de décoller une piste. Une fois retirées, ça donne ça :



 On place le QSB et on soude les 8 points au centre plus les 2 au dessus qui servent de maintient et de masse. Encore une fois le résidu "brûlé" n'est que la à cause du flux. Sans lui c'est bien plus difficile de poser correctement le QSB.

Un conseil pour les fers à souder dont la température peut être choisie : Joindre les 2 points avec de l'étain est difficile à cause de l'espace qui existe entre la pastille de la carte mère et le point sur le QSB. Il est préférable d'utiliser votre fer à une température moins élevée (idéalement 400°c) afin de bien pouvoir joindre les 2 points.

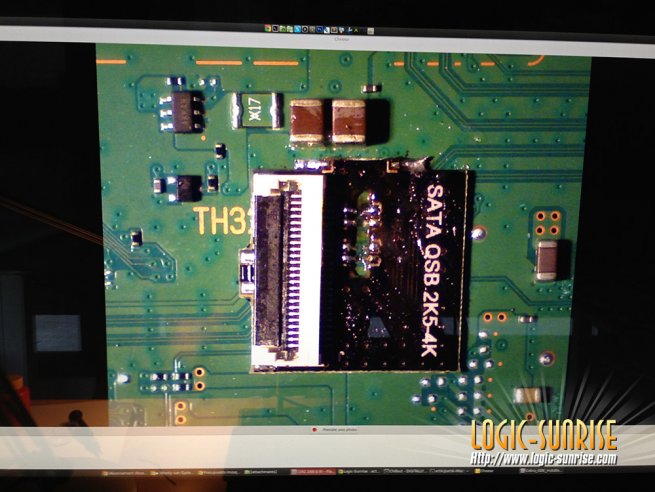

Voilà le QSB posé :

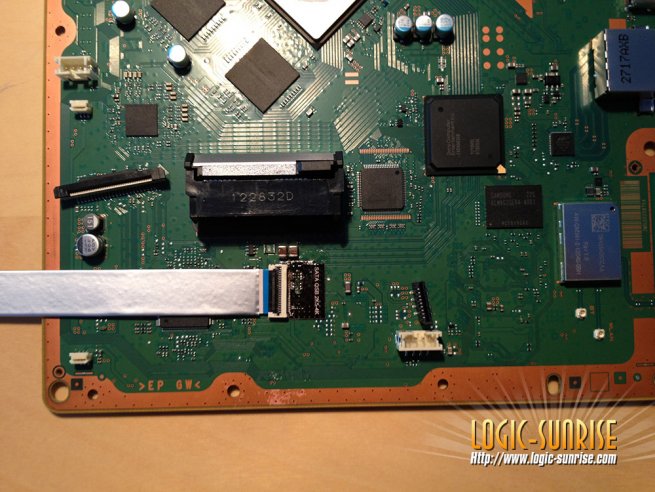

Le QSB posé, on lui connecte la nappe qui mesure environ 36cm, dont les connecteurs sont l'un recto, l'autre verso :






3. Remontage de la console et placement des nappes et du Cobra ODE

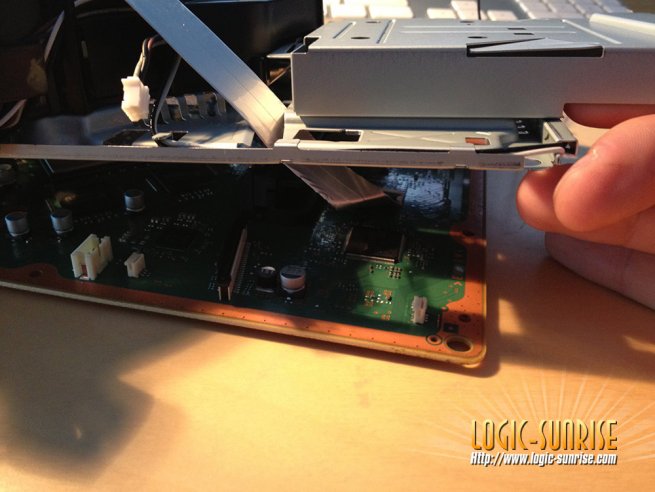

On va maintenant replacer la grille en passant la nappe tel quel :

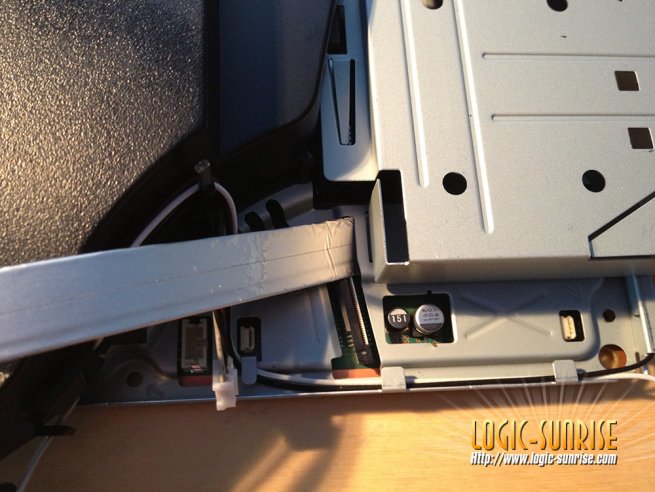

Une fois visée, elle ressort de cette manière :

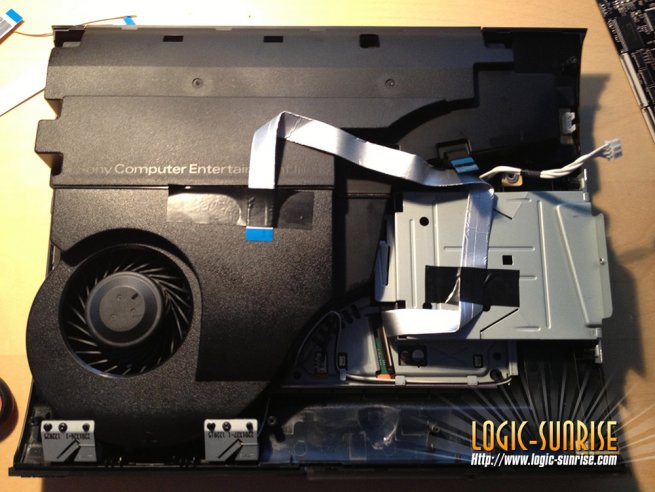

On replace l'alimentation :

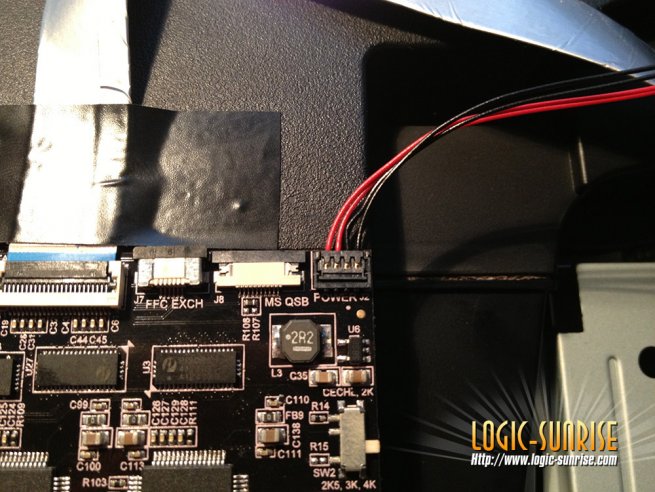

Puis au lieu de reconnecter le cable classique, on va utiliser le nouveau fournit par la team Cobra pour alimenter le Cobre ODE. Le cable comporte 4 broches, et une dérivation noire et rouge. La connexion se fait de cette manière (et dans ce sens) :

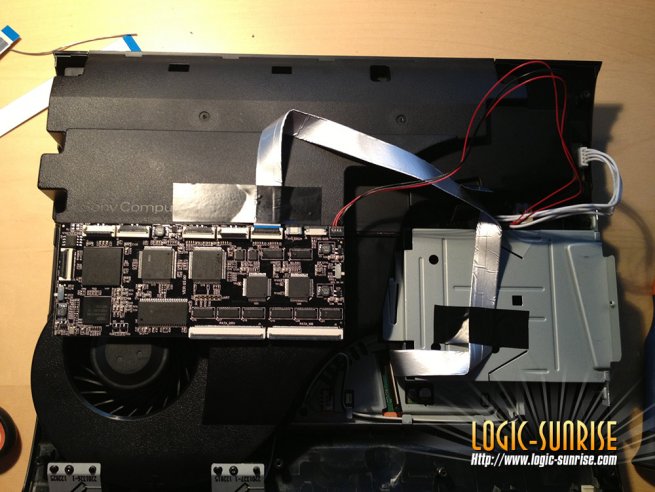

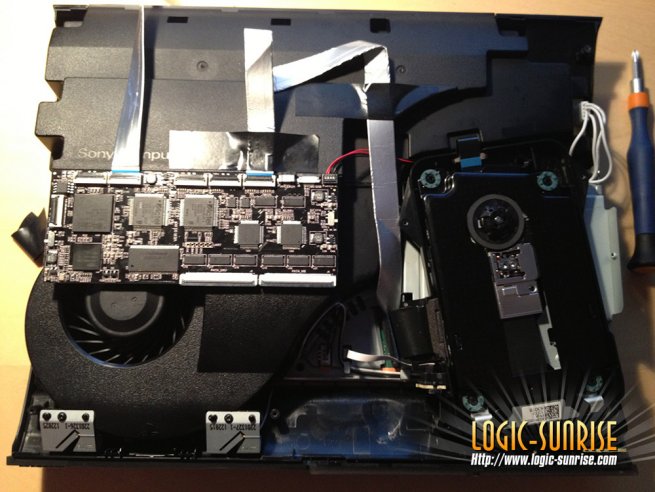

Puis connexion du Cobra ODE :

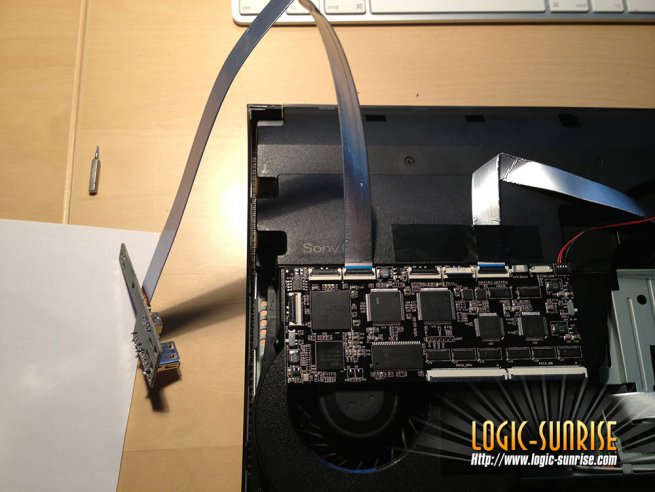

On s'occupe ensuite du PCB qui sera derrière la console pour y connecter les périphériques USB. On utilise la nappe dont les connecteurs sont du même côté et dont la taille avoisine les 24cm :



On fait passer la nappe derrière la console :



Avant de refermer la console, on va activer les 2 switchs à droite et à gauche du Cobra pour les mettre en mode SuperSlim. !! Etape non nécessaire avec les nouvelles versions de Cobra ODE qui n'ont plus de switch !!

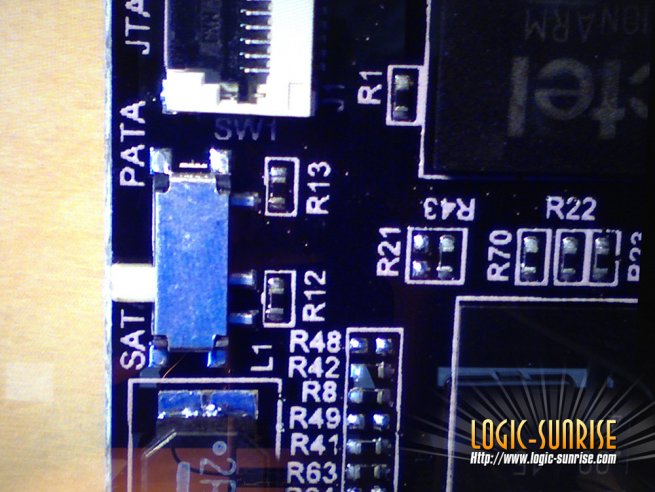

A gauche en mode SATA :

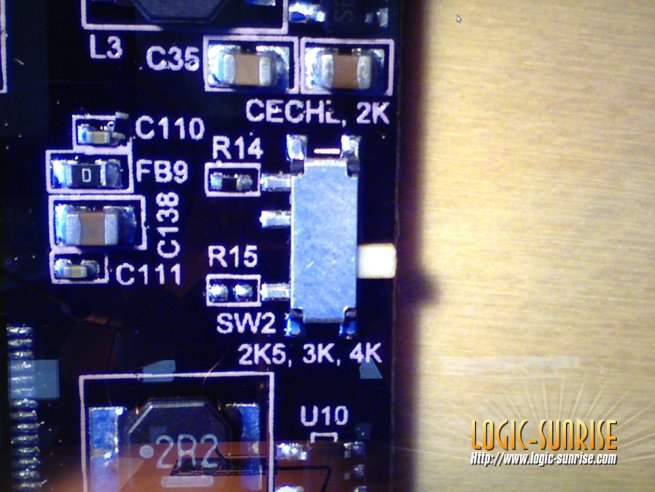

et à droite en mode 4K :

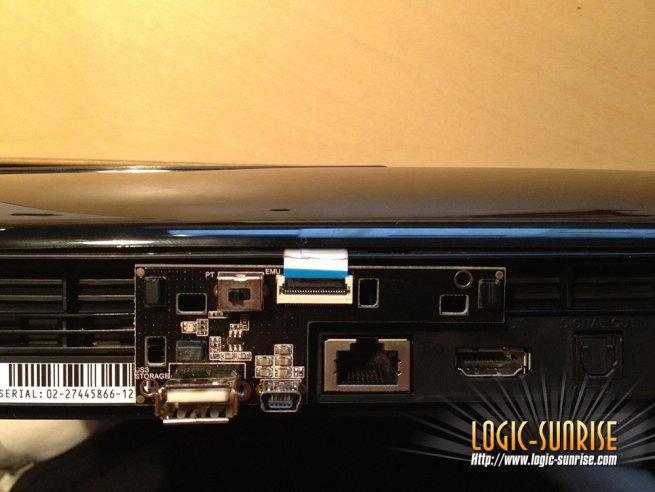

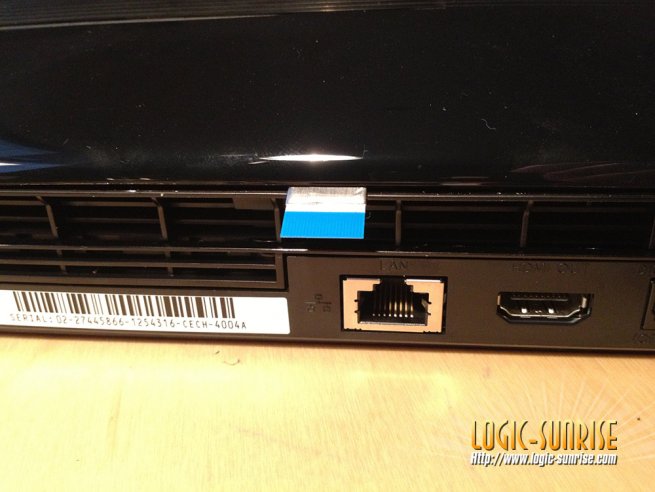

Et une fois la coque refermée le connecteur dépasse à cet endroit :

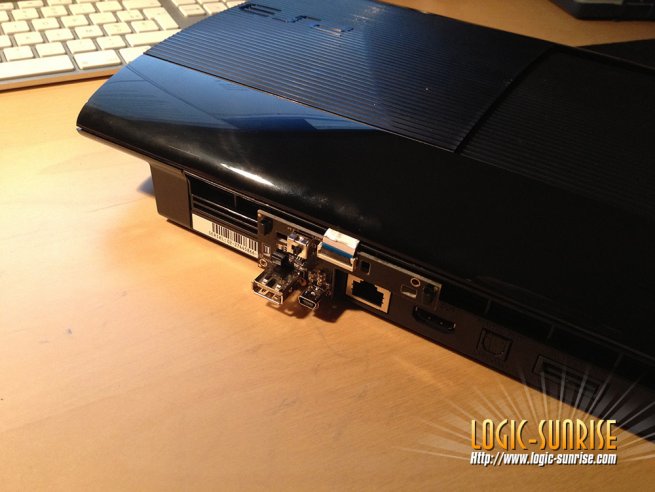

On y connecte le PCB USB grâce aux petit picots en biais fournit avec. J'ai personnellement pas trouvé cette fixation stable. Fixez la avec un bon 3M double face :







3. Configuration et lancement d'une ISO





Votre Cobra ODE est installé sur votre PS3 SuperSLim ! Plus qu'à l'utiliser. Un tuto détaillé existe à cette adresse pour lancer votre première ISO ! :)

Bon jeu !

Posté : mercredi 04 septembre 2013, 02:06 par artik.
