Bonjour à tous,



Nous allons voir la pose d'un Hwfly dans une switch oled.



ce qu'il faut pour bien commencer:



1) Un hwfly lite de préférence le model classique est un peu moins simple a poser niveau intégration

2) Du flux de bonne qualité

3) Du awg30 pour les points classique et du magnet wire AWG42 pour les points comme le DAT0

4) Le nécessaire pour  Rebiller la Nand (les adaptateurs DAT0 étant de la m.... je conseille plutôt de faire ca comme il se doit avant d'avoir un joli écran bleu)

5) un trinoculaire ou binoculaire c'est pas du luxe pour ca

6) Patience et minutie.





1er étape: le démontage.

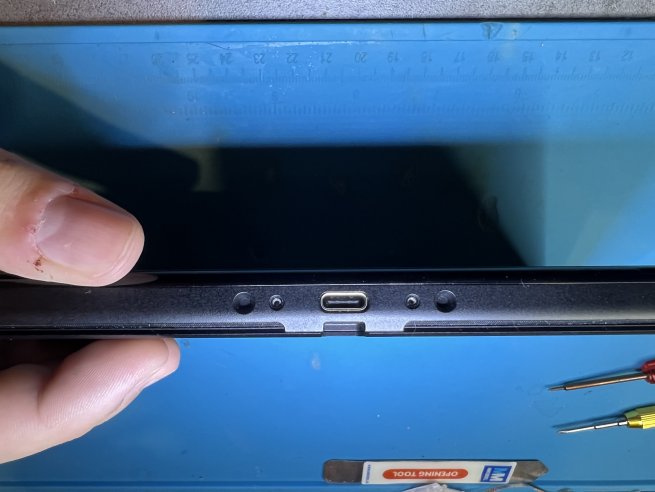

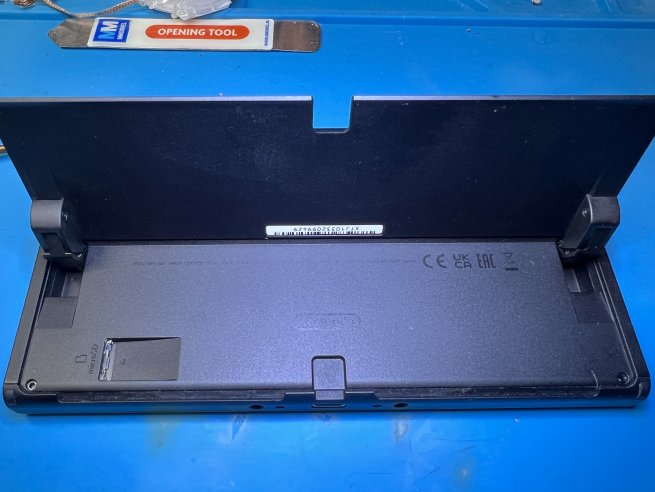

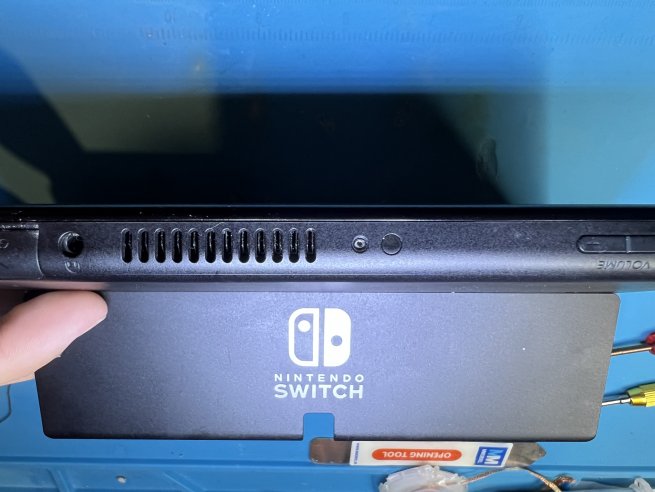

On commence par retirer les vis tri-wing au bas de l'arrière suivi des vis cruciformes sur les tranches supérieur et inferieur et pour finir les vis des rails métalliques (seulement celles du haut).

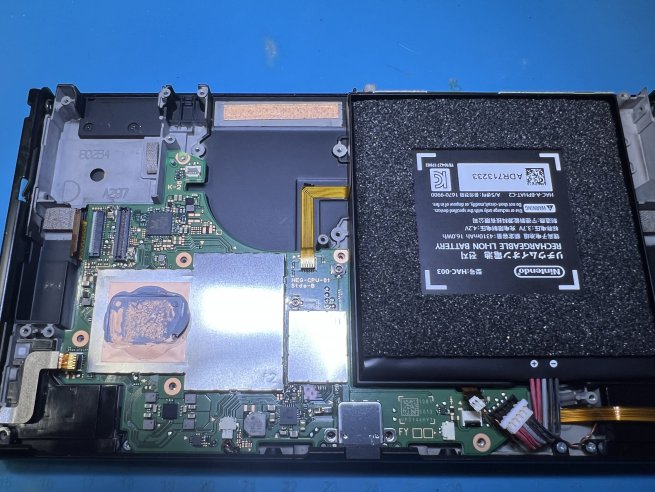

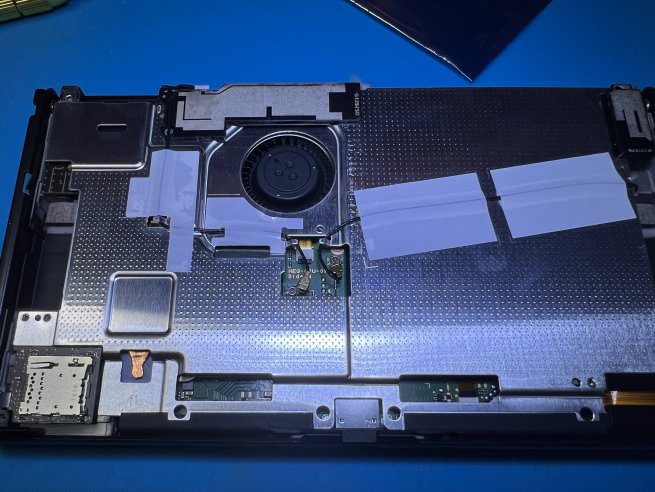

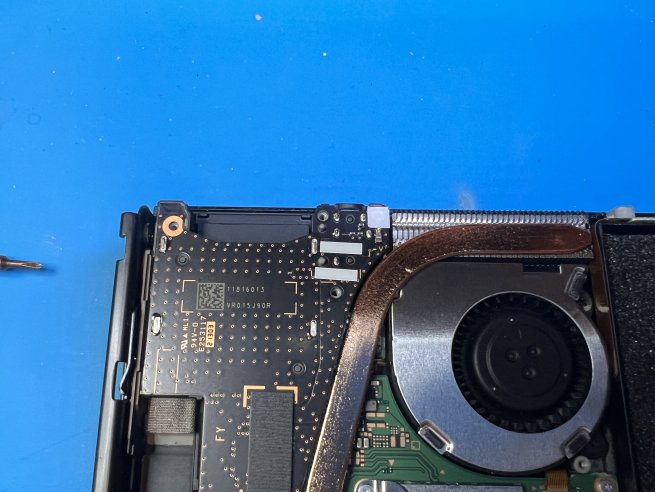

Une foi la coque arrière retirée, déclipsé les 2 antennes puis retirer les vis de la plaque métallique.

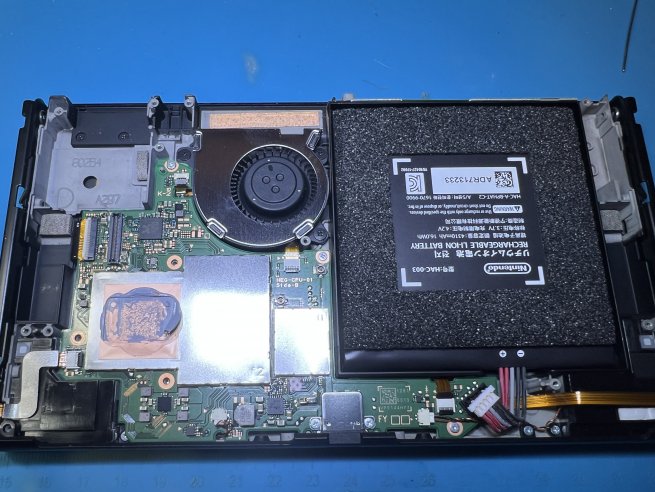

On retire le petit scotch carrer blanc sur la vis du port cartouche et les 3 vis du radiateur.







On continu avec la batterie, les nappes joycon puis celle de l'écran en haut à gauche avec précaution et pour finir les HP. puis les vis de la carte mère

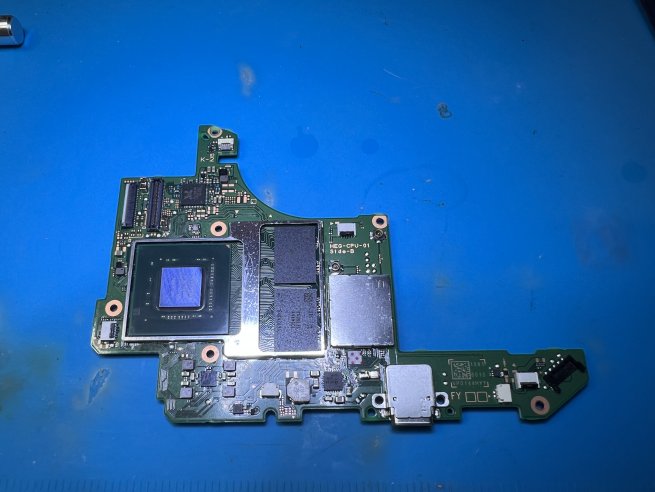

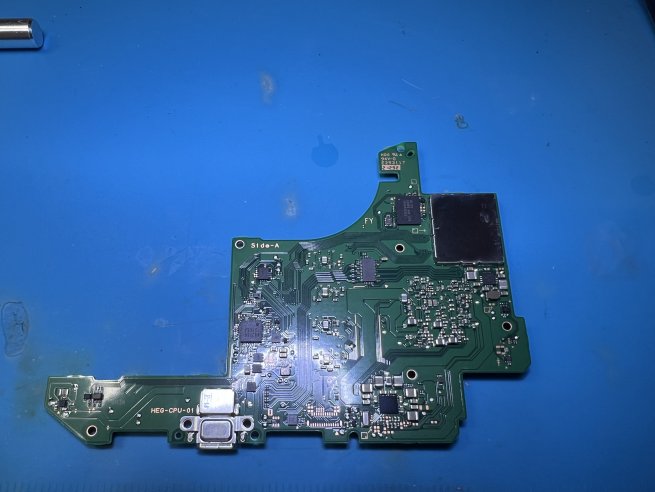

Maintenant vous pouvez sortir la carte mère et retirer le shield métallique sur le processeur





Retirer au dos de la carte mère le petit shield qui protège la NAND.



La nous sommes prêt à commencer.



2eme partie: le débillage et rebillage de la Nand.

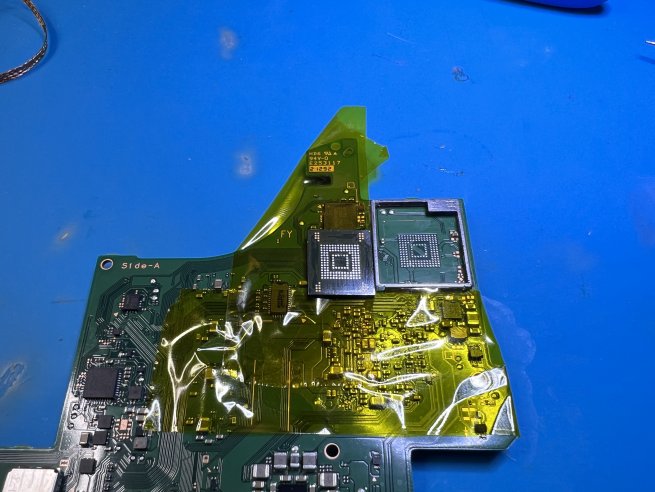

On protège la carte mère un minimum avec du capton, puis on dépose la nand en chauffant max 420°

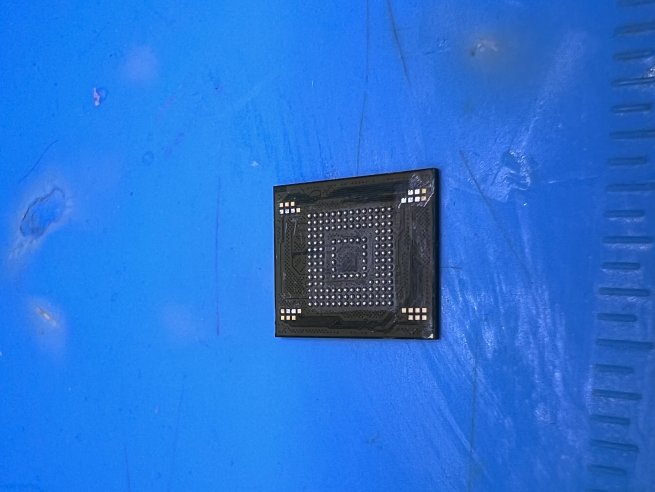

puis on nettoie les points sur la carte mère ainsi que sur la NAND.

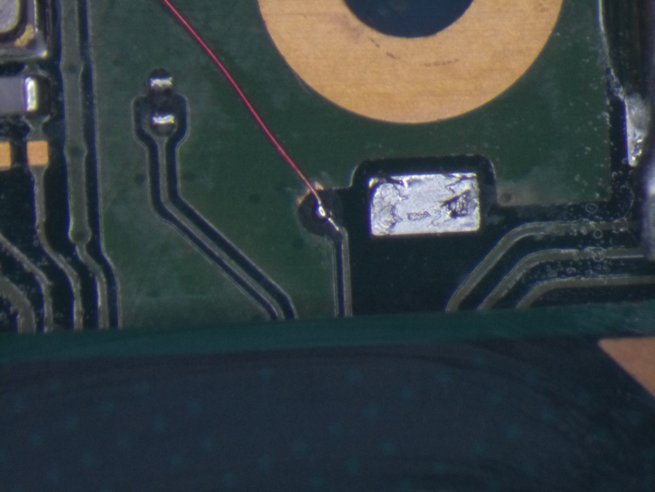

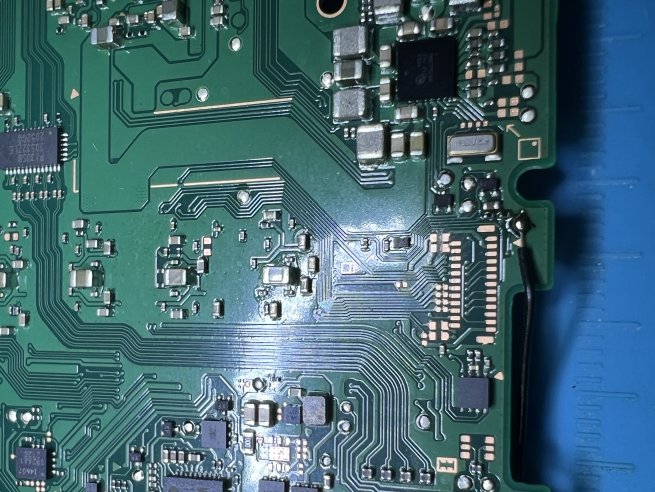

On soude le point DAT0 avec un fil Magnet Wire AWG42 ou du jump wire 0.01mm







Maintenant on passe au rebillage et la pose de la NAND.





on replace la nand à sa place initial et on passe à la suite.



 VOUS POUVEZ VERIFIER DES A PRESENT SI LA NAND EST BIEN REPLACER EN ESSAYANT D ALLUMER LA CONSOLE QUI DOIT S ALLUMER SI VOUS AVEZ BIEN REBILLER LA NAND.



On passe au point sur la partie supérieur de la carte.

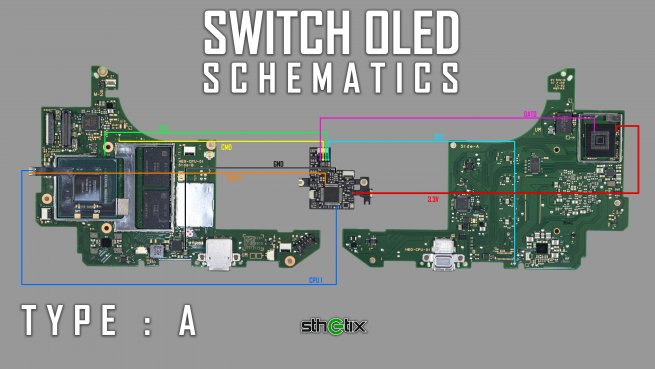

voila le schéma de base et je vous poste une photo de mes points à la suite.

(merci à sthetix pour le plan le seul point different sera le 3v3)

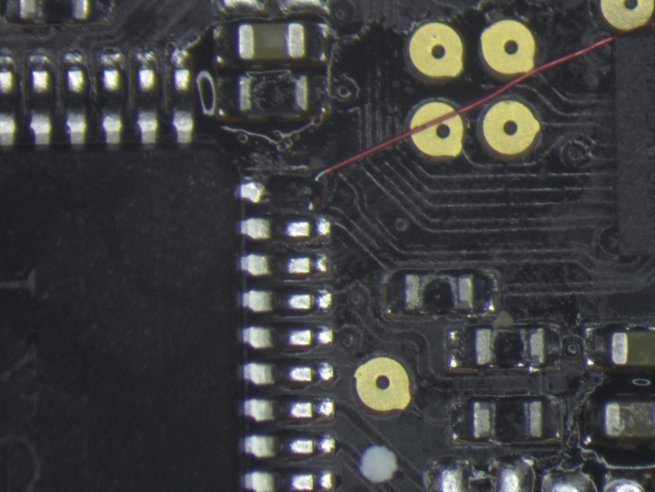

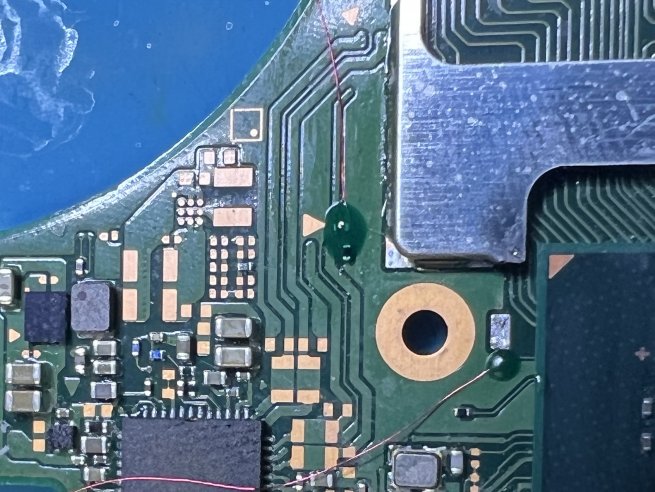

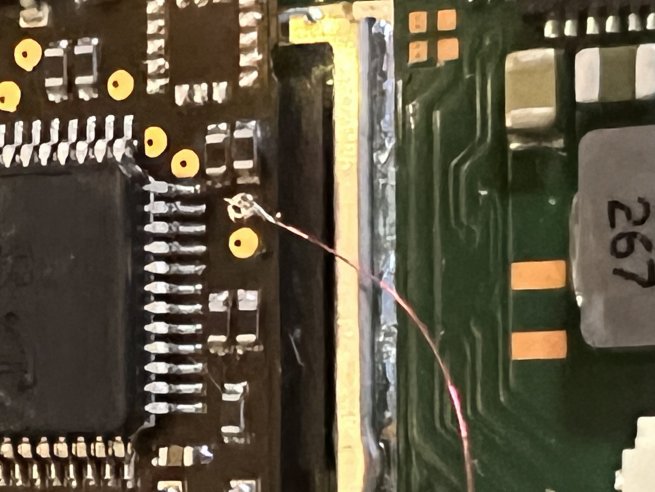

une foi la nappe de votre Hwfly poser sur le processeur, on commence par le point CLK, il vous faudra couper le contour du shield metalique autour du processeur et gratter un peu le vernis pour faire sortir le point.



ATTENTION NE PAS GRATTER TROP FORT CAR SI VOUS ARRACHER OU SECTIONNER LA PISTE C EST ECRAN BLEU DIRECTEMENT.









Une foi cela fait il est préférable de poser du masque a UV sur les points en cas de choc ca peut sauver du pire.



On continu avec le CMD

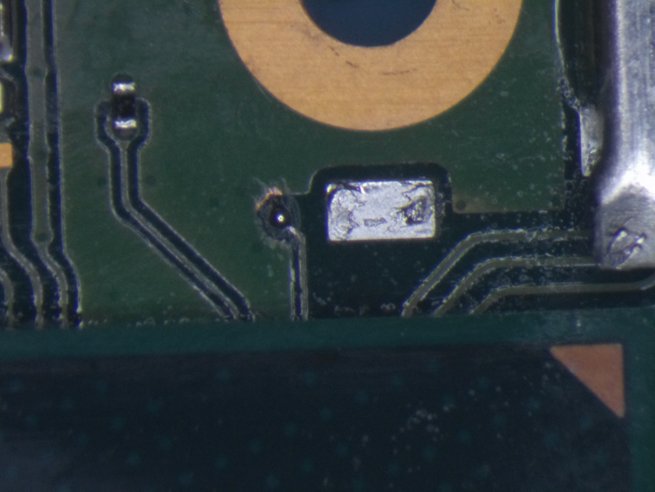

Puis le RST au dos de la carte mère:

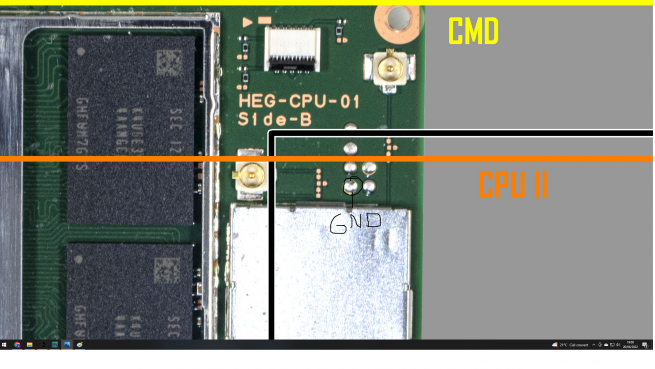

puis le 3v3 et le GND (différents de ceux sur le schéma car plus pratique)

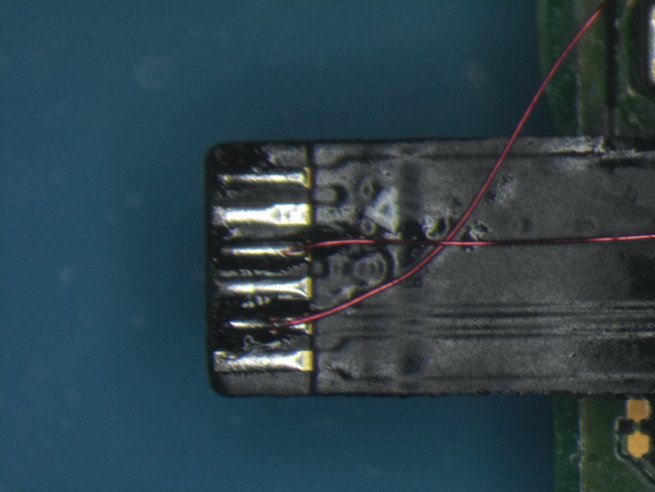

et pour finir le TEGRA 1 et 2 qui sont ceux de la nappe du hwfly.















3Eme  et dernière étape: le remontage



on commence par bien isoler le tout avec du capton.

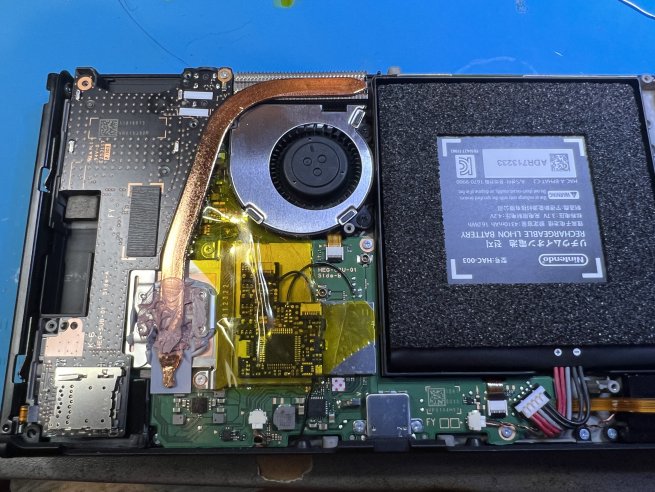

Puis on remet le radiateur en faisant attention au points et pas pincer les fils.

On continu avec le port Cartouche/SD.

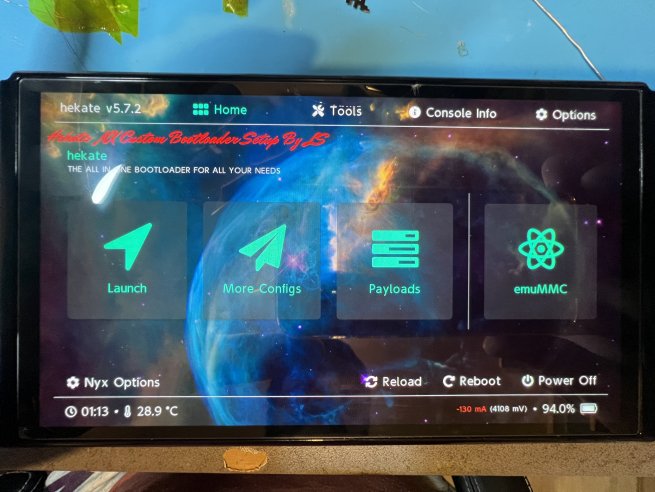

Et avant de remonter le reste on fait un test voir si la console boot bien.







reste plus qu'a remonter dans le sens inverse et le travail est finit.





Si vous avez des questions/problèmes merci de me faire un MP et non un commentaire cela évitera de vous laissé sans réponse.



Bon montage à tous.



Posté : lundi 20 juin 2022, 19:40 par NightWolf.
22 juin 2022, 13:35
Approuver ce commentaire (+1)
+1
nice work
Répondre à ce commentaire
Utilisateur en ligne
23 juin 2022, 11:31
Approuver ce commentaire (+1)
+1
un boulot de dingue, merci c'est cool !
Répondre à ce commentaire
Utilisateur en ligne
23 juin 2022, 12:46
Approuver ce commentaire (+1)

un boulot de dingue, merci c'est cool !


avec plaisir je pense faire la même avec un hwfly classique car le montage et l'intégration sont assez différents
Répondre à ce commentaire
25 juin 2022, 20:11
Approuver ce commentaire (+1)
+1

C'est la mienne , l'installe est propre en tous cas , merci .

Répondre à ce commentaire
30 juin 2022, 10:26
Approuver ce commentaire (+1)
Merci pour le tuto même si j'ai pas le matos pour faire ce genre de manip malheureusement. C'est pas comme à l'époque de la Xbox 360 où un simple fer à souder suffisait ;)

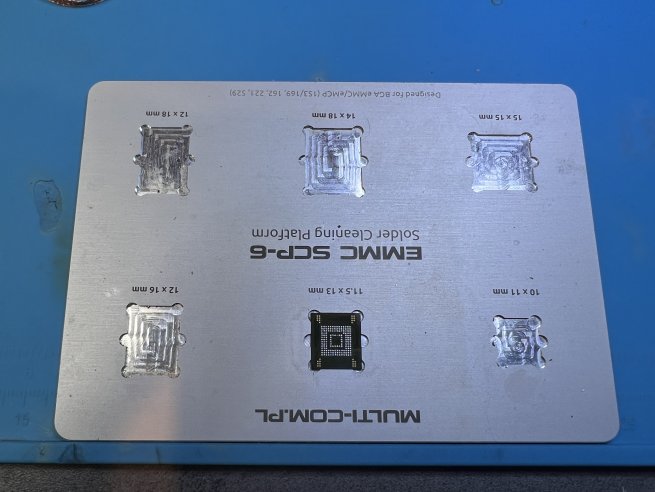

J'ai regardé une vidéo du "EMMC SCP-6" pour le "rebillage" (je connaissais même pas ce terme!), c'est un truc de dingue.

D'ailleurs tu ne précises pas avec quoi tu chauffes/décolles la NAND ?

Bon boulot en tout cas.
Répondre à ce commentaire
30 juin 2022, 22:55
Approuver ce commentaire (+1)

Merci pour le tuto même si j'ai pas le matos pour faire ce genre de manip malheureusement. C'est pas comme à l'époque de la Xbox 360 où un simple fer à souder suffisait ;)

J'ai regardé une vidéo du "EMMC SCP-6" pour le "rebillage" (je connaissais même pas ce terme!), c'est un truc de dingue.

D'ailleurs tu ne précises pas avec quoi tu chauffes/décolles la NAND ?

Bon boulot en tout cas.


Ca se fait avec une station air chaud.
Jolie montage :)

Perso pour l'Emmc j'ai un stencil aimenté, ca facilite la tache.
Apres je passe la pate de soudure en 2x pour avoir des billes un peu plus grosse !

Y'a d'autres méthodes que celle ci qui permet de souder sur le DAT 0 sans retirer la nand.
Le truc c est d'avoir les profils de reflow.

Je vais les partager, avec une station Quick il faut 3 minutes approximativement ( ca se joue de 5 à 15 secondes ) à 430 degrés avec un air flow de 30 pour avoir une fusion des billes de l'Emmc d'origine.

Le plus simple est donc d'utiliser un adaptateur dat 0, ou l'on vient ajouter de pate à souder basse température.

Il suffit de légèrement pousser ( ca m'est arrivé de me louper, donc rebillage ) quand tu arrives au point de fusion et la tu as une soudure nette sans dessouder l'Emmc

J'ai adapté ma technique mais je donne pas tous mes secrets.....

Vu que tu utilises de la résine uv, polymérise et passe ta station air chaud sur la résine, tu vas voir un truc magique lol

Apres je suis pas fan de ton fil :) tu as des dénudeurs pour cette taille AWG, un peu chere mais tres pratique.
Répondre à ce commentaire
Utilisateur en ligne
04 juillet 2022, 12:22
Approuver ce commentaire (+1)

Merci pour le tuto même si j'ai pas le matos pour faire ce genre de manip malheureusement. C'est pas comme à l'époque de la Xbox 360 où un simple fer à souder suffisait ;)

J'ai regardé une vidéo du "EMMC SCP-6" pour le "rebillage" (je connaissais même pas ce terme!), c'est un truc de dingue.

D'ailleurs tu ne précises pas avec quoi tu chauffes/décolles la NAND ?

Bon boulot en tout cas.


avec une station air chaud comme dit plus haut en effet.

par contre @hacking joke les adaptateurs dat0 c'est de la merde mais vraiment sur les techniciens que je connais qui ont essayés ca c'est fini ecran bleu ou alors emmc en court circuit apres quelques jours d'utilisation je déconseille fortement mais tres fortement.
rien de mieux que débiller et rebiller pour que ca dure sur du long terme
Répondre à ce commentaire
Utilisateur en ligne
04 juillet 2022, 12:27
Approuver ce commentaire (+1)
+1

Merci pour le tuto même si j'ai pas le matos pour faire ce genre de manip malheureusement. C'est pas comme à l'époque de la Xbox 360 où un simple fer à souder suffisait ;)

J'ai regardé une vidéo du "EMMC SCP-6" pour le "rebillage" (je connaissais même pas ce terme!), c'est un truc de dingue.

D'ailleurs tu ne précises pas avec quoi tu chauffes/décolles la NAND ?

Bon boulot en tout cas.


Ca se fait avec une station air chaud.
Jolie montage :)

Perso pour l'Emmc j'ai un stencil aimenté, ca facilite la tache.
Apres je passe la pate de soudure en 2x pour avoir des billes un peu plus grosse !

Y'a d'autres méthodes que celle ci qui permet de souder sur le DAT 0 sans retirer la nand.
Le truc c est d'avoir les profils de reflow.

Je vais les partager, avec une station Quick il faut 3 minutes approximativement ( ca se joue de 5 à 15 secondes ) à 430 degrés avec un air flow de 30 pour avoir une fusion des billes de l'Emmc d'origine.

Le plus simple est donc d'utiliser un adaptateur dat 0, ou l'on vient ajouter de pate à souder basse température.

Il suffit de légèrement pousser ( ca m'est arrivé de me louper, donc rebillage ) quand tu arrives au point de fusion et la tu as une soudure nette sans dessouder l'Emmc

J'ai adapté ma technique mais je donne pas tous mes secrets.....

Vu que tu utilises de la résine uv, polymérise et passe ta station air chaud sur la résine, tu vas voir un truc magique lol

Apres je suis pas fan de ton fil :) tu as des dénudeurs pour cette taille AWG, un peu chere mais tres pratique.


Concernant le fil le kynard je l utilise seulement pour le GND 3v3 et le RST le reste j'utilise du magnet wire pour eviter interférences et perte de signal.
tu sais au bout d'autant d'année sans souci tu change pas une équipe qui gagne lol
puis chacun bosse avec ses outils avec lesquelles il est a l'aise le principal etant que ce soit propre et fonctionnel
exemple tout bete certain prefere l etain au plomb et d'autre celui a base d'argent
Répondre à ce commentaire
