Review de la puce X360run


  • Veuillez vous connecter pour répondre
55 réponses à ce sujet

Posté 22 septembre 2013 - 17:28

#1
SegFault42

SegFault42

    42

  • Members
  • PipPipPipPipPip
  • 3 414 messages
  • Sexe:Not Telling
  • Lieu:Green Hill Zone
  • Passions:Jeux vidéo, modification console, dev.

Salut les mecs,

Petit retour de mon experience avec la x360run.

1) Présentation de la puce :





J'avoue qu'à première vu elle peut faire peur ^^. Mais ne vous fiez pas au apparence vous verrez que finalement cette puce en a dans le ventre.

La puce est uniquement compatible Xbox Slim, et pré-programmer pour Corona et Trinity :).

Il y a 6 points à souder. Il n'y a pas de point à souder au CLK de la console vu qu'elle embarque un Oscillateur de 96MHz.

La puce est par default configurer pour Corona.



Penser à isoler l’arrière de la puce ;)



2) Configuration de la puce pour Trinity :

SI vous voulez la monter sur une Trinity il y à 2 solutions :

1) Changer les 2 condensateur, le 330pf par un 220pf et le 15pf par un 25pf.



Dans ce cas le 220pf ce place sur C1 et le point D :


Suivre ce tableau pour les pontages :


Donc pour la mettre en Trinity par default on ponte M1 et M0.

2) Laisser les condo 330pf et 15pf et ponter en Trinity ADD-ons delay.



On peut maintenant changer le Delay. Voila ci dessous le tableau avec les differents montage pour changer le Delay :


Ayant tout téster sur 3 console trinity différente j'obtient les meilleur résultat en -3.

Ensuite on peut aussi changer le width trimming. Voila ci dessous le tableau avec les differents montage pour changer le width :


La je me suis mis à défaut donc le W0,W1 et W2 ouvert.

La puce est maintenant prête pour votre console.



Voila la config qui pour moi fonctionne le mieux sur Trinity.





3) Installation de la puce dans la console :

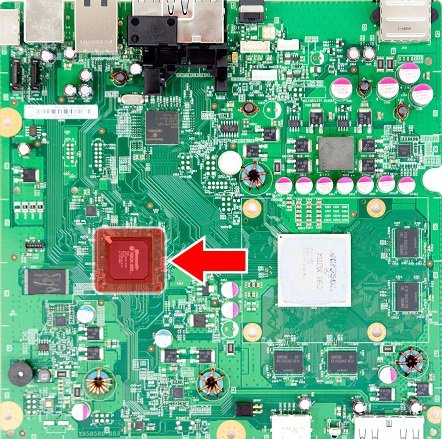

L'emplacement de la puce n' à pas de grande importance. Généralement je la pose içi :



Pour corona voila les points à souder :


Corona V1 - V2 :


Corona V3 - V4 :


Sur Trinity :


Sur cette puce comme sur les autres la longeur du CPU_Reset est trés importante.

Contrairement au autre puce ou le cpu reset doit généralement être à environ 55CM, le CPU_Reset doit être entre 3 et 7 cm.



J'ai testé avec un CPU_Reset à plus de 7cm, résultats les ventilo tourne à fond, et la puce ne reset pas. Avec un CPU_Reset à moin de 3 cm la console démarre entre 1min et 2 min.

La longueur du POST_OUT est aussi importante. Généralement le POST_OUT doit faire à peut prés la même longueur que le CPU_Reset.

Sur la dernière trinity que j'ai faite le CPU_Reset fait 5 cm et le POST_OUT environ 6 cm.

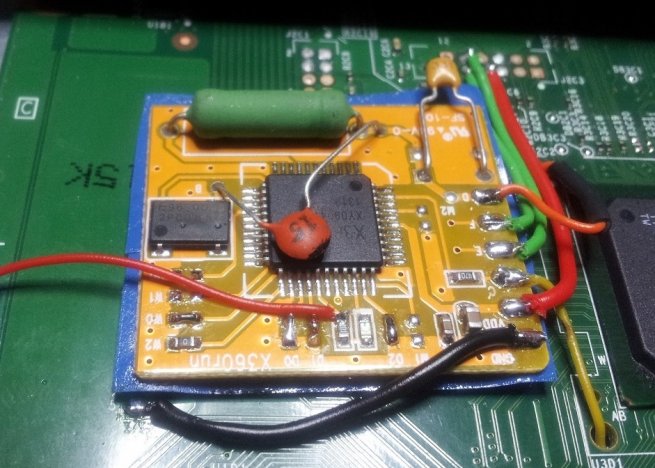

Voila ce que donne la puce sur Trinity :

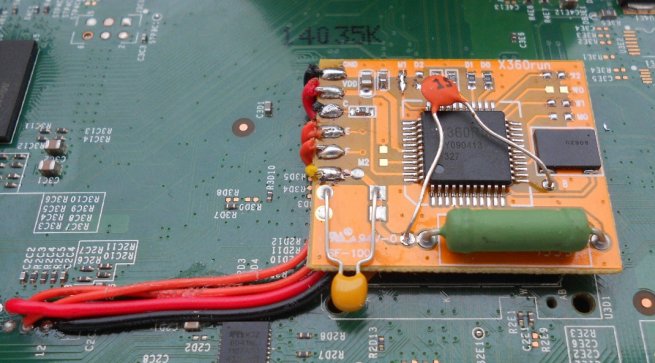

et sur Corona ( Merci M@dbox ^^ )







Le fil rouge sur la résistance n'est pas à prendre en compte.



Une vidéo sur Trnity et une autre sur corona, pour vous montrer les temps de boot console fermé bien entendue ^^.



Les points positifs de la X360run :

- Pas cher
- Puce de bonne qualité
- Quartz de 96 MHz intégré à la puce
- Pas de programmation

- Pas de long CPU_RESET qui tourne autour du ventilo
- Temps de boot plus que satisfaisant.

Les points négatif de la X360run :

- Uniquement compatible slim

- Pas de câblage ni de double face fournis. ( ça dépend du revendeur )


  • Retour en haut

Posté 22 septembre 2013 - 17:30

#2
Yoann-95

Yoann-95

    Yoann-95

  • Shining VIP
  • 5 947 messages
  • Sexe:Male
  • Lieu:IDF

Pas mal Ramzi mais je rajouterai pas de double face, pas de fils fournis ;)



Par contre les deux première photos font super mal au yeux ;)


  • Retour en haut

Posté 22 septembre 2013 - 17:32

#3
cool72

cool72

    Killing is my buisness and my buisness is good

  • Shining VIP
  • 5 509 messages
  • Sexe:Male
  • Passions:"La différence de vitesse entre la lumière et le son fait qu'un homme peut paraître brillant jusqu'à ce qu'il se mette à parler..."

merci j'y connais rien mais c'est bien détaillé ;)


je ne réponds pas aux MP  :thanks:

  • Retour en haut

Posté 22 septembre 2013 - 17:38

#4
Hackstore59

Hackstore59

    Make Love Not War

  • Technicien
  • 9 471 messages
  • Sexe:Male
  • Lieu:59
C'est du rapide^^
Merci ramzi ;)

Modifié par Hackstore59, 27 septembre 2013 - 01:15.

Modification/Réparation dans le 59

[Softmod Xbox] [Hack Jtag/Puce Glitch/Xkey Xbox 360]

[Puce PS1][Softmod PS2] [Jailbreak/CFW/ODE PS3]

[Sofmod Wii/Wii U] [Config Retrogaming PC/Raspberry]

~

>> Consulter mes services

  • Retour en haut

Posté 22 septembre 2013 - 17:41

#5
SegFault42

SegFault42

    42

  • Members
  • PipPipPipPipPip
  • 3 414 messages
  • Sexe:Not Telling
  • Lieu:Green Hill Zone
  • Passions:Jeux vidéo, modification console, dev.

@Yoann : c'est ajouté ^^



@Hackstore : je l'avais déjà préparer depuis un moment ^^



@Cool72 :  Merci ^^



@All^^ : Vous trouvez que les 2 premiére photo font super mal au yeux ? ;)


Modifié par ramzi90, 22 septembre 2013 - 17:41.

Installation RGH, JTAG, XKey dans le 90,25 ,70

Envoi postale possible

Tel 06-49-54-96-76

  • Retour en haut

Posté 22 septembre 2013 - 17:50

#6
M@DBoX

M@DBoX

    censored by Chuck Norris

  • Technicien LS expert
  • 4 795 messages
  • Sexe:Not Telling
  • Lieu:Impossible

@All^^ : Vous trouvez que les 2 premiére photo font super mal au yeux ? ;)





Oui, c'est à cause de la pièce de 50 centimes..



Met 2 euros, ça passe mieux. XD


Ma Chaîne YouTube.
  • Retour en haut

Posté 22 septembre 2013 - 17:51

#7
Hackstore59

Hackstore59

    Make Love Not War

  • Technicien
  • 9 471 messages
  • Sexe:Male
  • Lieu:59

@Hackstore : je l'avais déjà préparer depuis un moment ^^
@All^^ : Vous trouvez que les 2 premiére photo font super mal au yeux ? ;)

lol je me doute c'était trop rapide XD
Merci du taff ;)

Pour les toff oui ça flashouille un peu^^
Mais perso j'aime bien^^

Modification/Réparation dans le 59

[Softmod Xbox] [Hack Jtag/Puce Glitch/Xkey Xbox 360]

[Puce PS1][Softmod PS2] [Jailbreak/CFW/ODE PS3]

[Sofmod Wii/Wii U] [Config Retrogaming PC/Raspberry]

~

>> Consulter mes services

  • Retour en haut

Posté 22 septembre 2013 - 17:59

#8
SegFault42

SegFault42

    42

  • Members
  • PipPipPipPipPip
  • 3 414 messages
  • Sexe:Not Telling
  • Lieu:Green Hill Zone
  • Passions:Jeux vidéo, modification console, dev.

c'est bon j'ai redimensionner et baisser la luminosité ^^


Installation RGH, JTAG, XKey dans le 90,25 ,70

Envoi postale possible

Tel 06-49-54-96-76

  • Retour en haut

Posté 22 septembre 2013 - 18:04

#9
Yoann-95

Yoann-95

    Yoann-95

  • Shining VIP
  • 5 947 messages
  • Sexe:Male
  • Lieu:IDF

Merci Ramzi =)


  • Retour en haut

Posté 22 septembre 2013 - 18:54

#10
Millenium

Millenium

    Sunriseur PRIVILEGE

  • Shining VIP
  • 3 134 messages
  • Sexe:Male

Merci Ramzi, en voilà un post intéressant ;)


  • Retour en haut

Posté 22 septembre 2013 - 19:01

#11
M@DBoX

M@DBoX

    censored by Chuck Norris

  • Technicien LS expert
  • 4 795 messages
  • Sexe:Not Telling
  • Lieu:Impossible

Pas mal Ramzi mais je rajouterai pas de double face, pas de fils fournis ;)


@Yoann : c'est ajouté ^^



Heu je ne sais pas chez quel revendeur vous passez mais le package est complet !
http://www.logic-sun...e-7#entry639405

Ca ne lui fait plus beaucoup de défauts à cette puce. ^^


@ramzi, ça serait bien de rajouter un montage + vidéo sur Corona.

Histoire de peaufiner la review. ;)
Ma Chaîne YouTube.
  • Retour en haut

Posté 22 septembre 2013 - 19:04

#12
Yoann-95

Yoann-95

    Yoann-95

  • Shining VIP
  • 5 947 messages
  • Sexe:Male
  • Lieu:IDF

Perso mon revendeurs me fournis juste la puce et je crois que je suis pas le seul ^^


  • Retour en haut

Posté 22 septembre 2013 - 19:26

#13
M@DBoX

M@DBoX

    censored by Chuck Norris

  • Technicien LS expert
  • 4 795 messages
  • Sexe:Not Telling
  • Lieu:Impossible

Alors change de revendeur il t'arnaque ! mdr ^^


Ma Chaîne YouTube.
  • Retour en haut

Posté 22 septembre 2013 - 19:27

#14
SegFault42

SegFault42

    42

  • Members
  • PipPipPipPipPip
  • 3 414 messages
  • Sexe:Not Telling
  • Lieu:Green Hill Zone
  • Passions:Jeux vidéo, modification console, dev.

pareil j'ai uniquement la puce.



Si quelqu'un m'autorise à prendre sa video et une photo de sont montage je l'ajouterais à la review.


Installation RGH, JTAG, XKey dans le 90,25 ,70

Envoi postale possible

Tel 06-49-54-96-76

  • Retour en haut

Posté 22 septembre 2013 - 19:40

#15
M@DBoX

M@DBoX

    censored by Chuck Norris

  • Technicien LS expert
  • 4 795 messages
  • Sexe:Not Telling
  • Lieu:Impossible

Bah il n'y a pas (encore) 36 montages sur le forum ^^



Je t'envoi tout ça. ;)


Ma Chaîne YouTube.
  • Retour en haut

Posté 22 septembre 2013 - 19:45

#16
acide0

acide0

    Maître de la pu..

  • Banned
  • PipPipPipPipPip
  • 7 611 messages
  • Sexe:Male
J ai eu également le double face et les fils de fournie aussi Mdr.

Par contre dire qu il n y a pas de timming c est un peu faut Mdr. On le fait nous même le timming dans un range par défaut avec le délai et la largeur de l impulsion non ?
Modification, réparation,console xbox 360,PS3,psp,DS.Réparations diverses, changement de lecteur,lentille blueray, installation jtag et hack glitch, flash lecteur fat,slim. Installtion ode xkey pour xbox 360 ou ode E3 pour PS3, installation Cfw sur ps3 via downgrade Teensy Travail bien fait.(Montreal,QC,CA).Beaucoups d'experience, prix raisonnable.Xbox glitch et flashé a vendre, linker ds a Montreal pm moi Xbox 360 Jasper 250gig jtag,Xbox 360 slim GOW cdual nand, Xbox 360 Jasper 20gig glitch, PS3 cfw 4.46 rogero
  • Retour en haut

Posté 22 septembre 2013 - 19:48

#17
M@DBoX

M@DBoX

    censored by Chuck Norris

  • Technicien LS expert
  • 4 795 messages
  • Sexe:Not Telling
  • Lieu:Impossible

Oui dans une certaine plage, on modifie le timing.


Ma Chaîne YouTube.
  • Retour en haut

Posté 22 septembre 2013 - 20:02

#18
acide0

acide0

    Maître de la pu..

  • Banned
  • PipPipPipPipPip
  • 7 611 messages
  • Sexe:Male
En fait c est la meme chose que les timming corona que l on peut flasher ils sont tous dans la meme plage pour sur.
Modification, réparation,console xbox 360,PS3,psp,DS.Réparations diverses, changement de lecteur,lentille blueray, installation jtag et hack glitch, flash lecteur fat,slim. Installtion ode xkey pour xbox 360 ou ode E3 pour PS3, installation Cfw sur ps3 via downgrade Teensy Travail bien fait.(Montreal,QC,CA).Beaucoups d'experience, prix raisonnable.Xbox glitch et flashé a vendre, linker ds a Montreal pm moi Xbox 360 Jasper 250gig jtag,Xbox 360 slim GOW cdual nand, Xbox 360 Jasper 20gig glitch, PS3 cfw 4.46 rogero
  • Retour en haut

Posté 22 septembre 2013 - 20:07

#19
M@DBoX

M@DBoX

    censored by Chuck Norris

  • Technicien LS expert
  • 4 795 messages
  • Sexe:Not Telling
  • Lieu:Impossible

Oui sauf qu'ici la puce est déjà programmée et n'est pas prévue pour être à nouveau reprogrammée par l'utilisateur.



Donc cette phrase n'a plus de sens :



Pas besoin de tester différent timming.

Ma Chaîne YouTube.
  • Retour en haut

Posté 22 septembre 2013 - 23:17

#20
AT2B

AT2B

    Technicien Professionnel

  • Banned
  • PipPipPip
  • 590 messages
  • Sexe:Male
  • Lieu:Lille
  • Passions:Cristiano Ronaldo
Je vois pas cette puce très utile ... Rien de tel qu'une CR3 Lite !
  • Retour en haut
