Tout sur l'E3 Flasher - Partie 5 : méthode de débrickage alternatif


  • Veuillez vous connecter pour répondre
23 réponses à ce sujet

Posté 18 avril 2013 - 22:07

#1
Tactik-knife

Tactik-knife

    Sunriseur PRIVILEGE

  • Members
  • PipPipPipPipPip
  • 6 139 messages
  • Sexe:Male
  • Lieu:Suisse
  • Passions:Admin Unix, jeux-vidéo, karting, mécanique

Sommaire

1. Ce dont vous avez besoin
2. Débrickage de la PS3
3. Liens utiles

1. Ce dont vous avez besoin

Rassurez-vous d’avance, si votre console a brické lors d’un downgrade avec l’E3-Flasher, ce n’est pas très compliqué de la débricker puis de finir la procédure de downgrade. Pour ce faire vous aurez besoin de :

  • Evidemment vous aurez besoin de l’E3
  • Votre carte mémoire microSD
  • Votre clé USB en FAT32
  • Poste à souder (électronique)
  • File électrique AWG26
  • Logiciel Winskeet disponible ici : https://mega.co.nz/#...AI6K60ZZQRQaOy4

2. Débrickage de votre console

Lorsque votre console est brickée, vous aurez ces symptômes :

Lorsque vous voudriez l’allumer, elle fera deux « bips » consécutifs puis s’éteindra avec la LED de couleur rouge/orange. Pour le moment c’est le seul brick qui a été déclaré. Heureusement la méthode pour la réparer n’est pas très compliquée.

On va commencer peut-être par le plus dur pour vous.

Il va s’agir de souder le câble AWG26 de la Nappe de l'E3 au point de soudure NOR Tristate de la carte-mère.

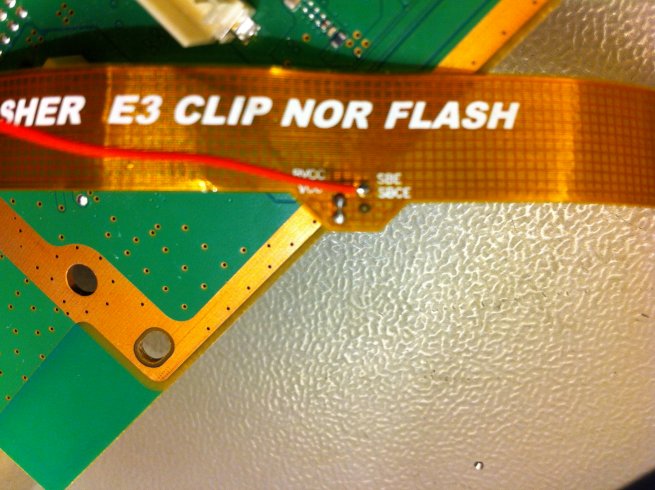

Vous devrez d’abord commencer par faire un point de soudure sur la nappe ou il est écrit SBE. Une fois fait vous pourrez déjà souder un côté du fil AWG26 ici.

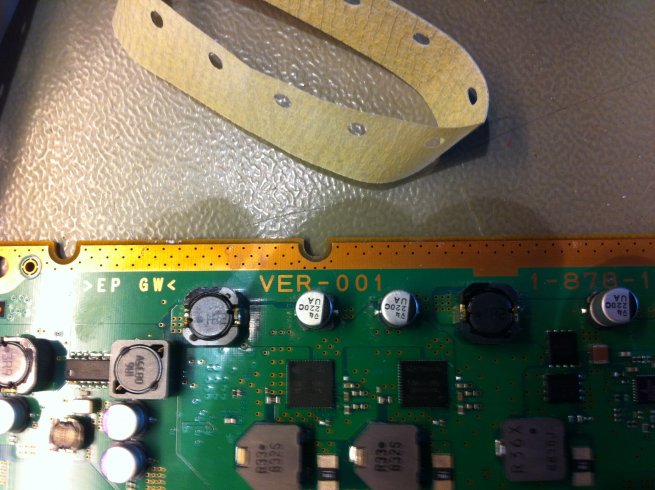

Une fois que vous avez fait sa il faudra trouver votre point NOR Tristate. Pour le trouver il y a une solution plus au moins facile : regardez de quel type est votre carte mère, c'est écrit du côté extérieur. On peut voir que la mienne est une  "VER-001".


Une fois que vous auvez identifié rendez-vous sur ce site : http://www.ps3devwik...rdware_flashing

Descendez jusqu'a la Pinout Gallery et vous aurez des photos de différentes carte- mères des PS3. Retrouvez là votre grâce au type que vous avez et la photo vous indiquera ou est votre point NOR Tristate.

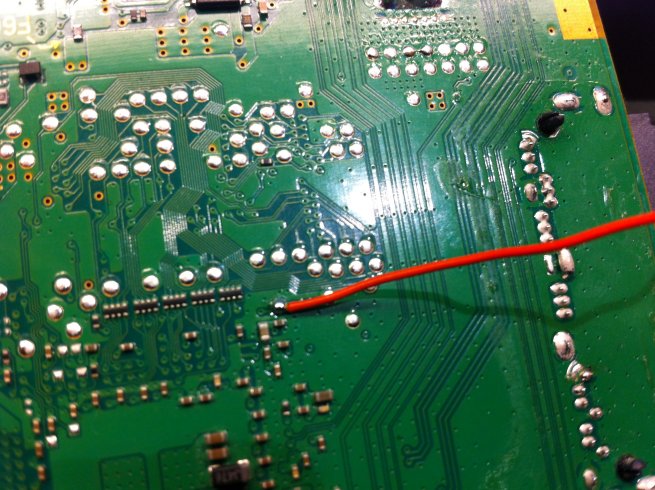

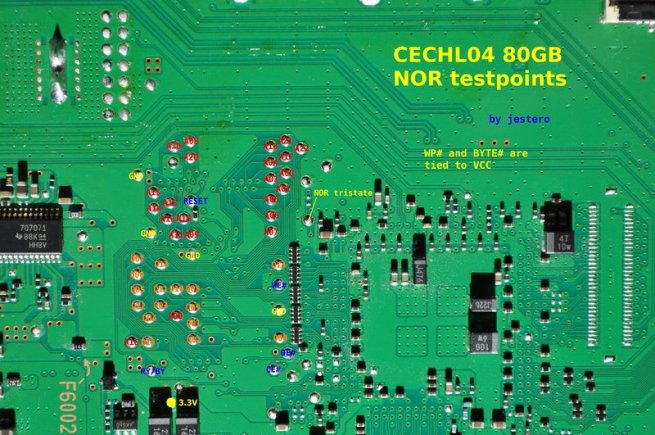

Voici la photo qui m'a indiqué ou était le point de ma carte mère :

Donc une fois que vous avez trouvé ce point, il y'a déjà de l'éteint donc pas besoin de mettre un point de soudure. Il vous suffira juste de souder l'autre côté du fil sur ce point et cela sera bon.

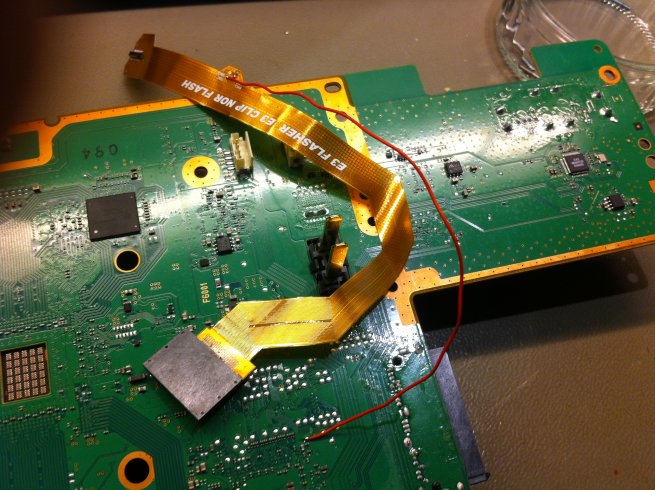

Après vous aurez un résultat comme ceci :

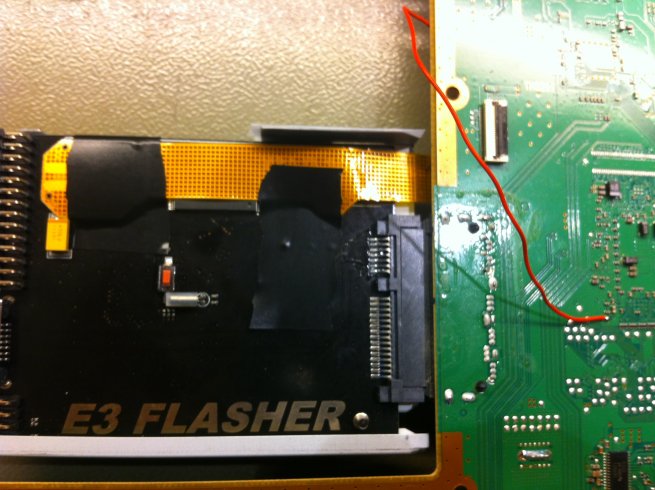

Après vous pouvez remettre votre E3-Flasher dans son emplacement prévu pour, connecter la nappe sur la carte puis après vous pourrez remonter votre PS3 tranquillement.

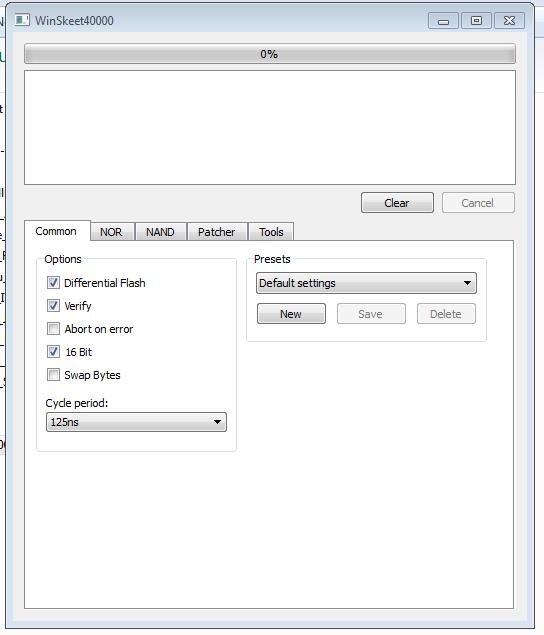

Comme dit au début vous aurez besoin de télécharger le logiciel que j'ai mis à disposition, WinsKeet40000. Lancer-le.

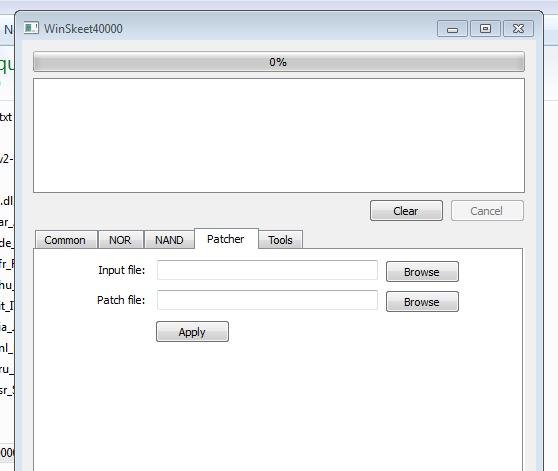

Après l’avoir ouvert, cliquez sur l’onglet "patcher".





Une fois que vous y êtes, faites les actions suivantes :

-  Faites une copie de votre dump d'origine, et nommé la "OFW440.bin"
-  Dans l'archive que j'ai mis à disposition, vous aurez un dossier "downgrad v2 ProgSkeet", mettez-le à côté de votre copie de votre dump.
-  Dans l'emplacement "Input file" vous allez mettre votre copie, nommée "OFW440.bin"
-  Dans l'emplacement "Patch file", mettez le fichier "progskeet_patch.txt", qui est présent dans le dossier "downgrad v2 ProgSkeet".
- Appuyez sur "apply", le logiciel va vous demandez ou mettre la sauvegarde, mettez la en lieu sûr c'est ça qui va vous sauvez.
- Et voilà vous avez créé un dump fonctionnel. Vous pouvez maintenant le renommé en "bkpps3.bin".

Maintenant retour sur la PS3:

-  Coupez l'alimentation complète de votre console puis mettez l'interrupteur n°1 de l'E3 en haut et tous les autres en bas comme ceci :


-  Mettez votre nouveau Dump a la racine de votre Micro SD puis mettez la sur votre E3
-  Remettez l'alimentation puis allumez votre PS3, les LEDs bleues vont s'allumées une par une attendez quelles clignotent 4par4.
-  Laissez votre PS3 allumé puis retirez votre micro SD, branchez-la sur votre PC puis rajoutez le fichier "e3_downgrade.bin" SANS supprimer votre dump, laissez-le sur la SD.
-  Laissez votre PS3 allumée puis mettez les 5 premiers interrupteurs en bas et le 6ème en haut comme ceci :


-Appuyez sur le bouton Reset de l'E3(en dessous de la prise SATA). Après remettez votre Micro SD sur l'E3 puis appuyez sur "start".

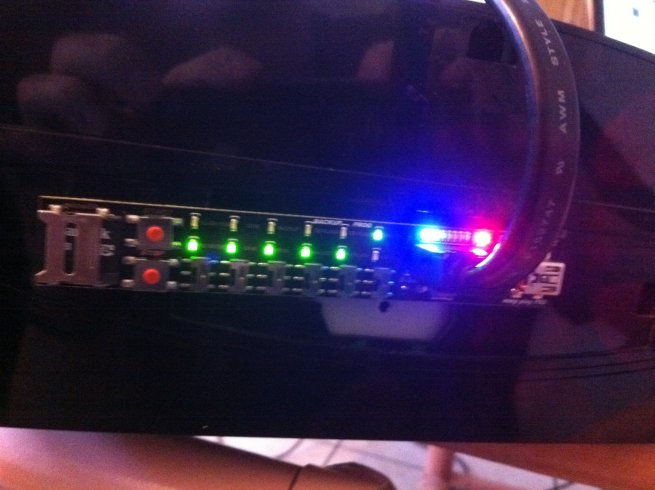

-Les LEDs vont commencez à s'allumer une par une (ça peut prendre de 5 à 15min pour le tout)


-Une fois finis les LEDs vont de nouveau clignotée 4 par 4. Vous pouvez l'éteindre.

Et voilà, votre console est débrickée.

Après avoir fait ceci reprenez à l'étape ou vous devez mettre votre PS3 en Factory Mode avec votre dongle.

5. Liens utiles

Voici une petite liste de liens qui pourraient vous servir lors de votre utilisation avec votre E3-Flasher :

http://www.ps3devwik.../wiki/Main_Page

C’est l’encyclopédie du hardware de la PS3, certes le site est en anglais, mais même ceux connaissant que les base s’y retrouverons.

http://e3-tech.net/

Site officiel de la team E3DIY, ce site n’est pas très actif mais nous avons la possibilité d’y retrouver des informations sur l’E3 directement de la team, ce qui peut être pratique, site aussi en anglais.

http://www.e3-forums.com/

Forum officiel de l’E3-Flasher ou sont postés les news, problèmes des membres etc… Cela peut aussi en aider quelques-uns si un problème survient, forum en anglais.

http://www.e3-flasher.fr/

Voici cette fois le site officiel sur l’E3-Flasher côté francophone, vous y trouverez différents tutoriels, infos etc…directement en rapport avec l’E3Flasher.


  • Retour en haut

Posté 18 avril 2013 - 23:38

#2
cutkiller30

cutkiller30

    Sunriseur

  • Members
  • PipPip
  • 38 messages
merci tactick-knife pour ce superbe boulot simple et efficace.
  • Retour en haut

Posté 19 avril 2013 - 08:08

#3
Gagny-Tech

Gagny-Tech

    Sunriseur PRIVILEGE

  • Technicien
  • 5 854 messages
  • Sexe:Male
  • Lieu:Paris (île de france)

Bravo =)


Installation Reset Glitch Hack, Xkey...sur l'île de France // Xbox slim NEUVE GLITCH en vente

Downgrade PS3 NOR/NAND, Cobra, 3K3Y!! // PS3 3.55, PS3 3K3Y,Cobra, SWAP DISC et autres en vente

ENVOI POSTAL POSSIBLE !

Mes annonces Technicien :

Xbox PS3 Feedback

  • Retour en haut

Posté 25 avril 2013 - 08:17

#4
console_modif

console_modif

    Sunriseur

  • Members
  • PipPip
  • 150 messages
  • Sexe:Male
  • Lieu:Beauvais, OISE.
merci pour ce tuto concis!!!

Console Modif

Réparation et Modification console toutes marques

60 (Oise)

  • Retour en haut

Posté 02 mai 2013 - 12:47

#5
Dep-ps360

Dep-ps360

    Sunriseur

  • Members
  • PipPip
  • 34 messages
Manque plus que le tuto sur le dual boot ;-)
Mais ça va en aider plus d'un merci
Je trouve l'e semble un peut trop compliquer vu comme t tu a détailler tous ça
En réel c'est beaucoup plus simple en fait
  • Retour en haut

Posté 04 mai 2013 - 15:45

#6
Tactik-knife

Tactik-knife

    Sunriseur PRIVILEGE

  • Members
  • PipPipPipPipPip
  • 6 139 messages
  • Sexe:Male
  • Lieu:Suisse
  • Passions:Admin Unix, jeux-vidéo, karting, mécanique

Manque plus que le tuto sur le dual boot ;-)
Mais ça va en aider plus d'un merci
Je trouve l'e semble un peut trop compliquer vu comme t tu a détailler tous ça
En réel c'est beaucoup plus simple en fait


J'avoue que le dual-boot ne m'intéresse pas plus que ça, donc j'en ai pas fait^^.

Quoi qui est trop compliqué? Pour patcher ton dump etc?

Je n'aide pas en MP, le forum est là pour ça





Jailbreak PS3 toute versions confendues

Conversion CEX --> DEX et inversemment

Ré-association de lecteur



C'est ici que ça ce passe, technicien Suisse sur Lausanne/Fribourg: Clique ici





Flash Wii

Installation USB Loader



Technicien Suisse dans la région de Lausanne/Fribourg: Clique ici

  • Retour en haut

Posté 30 août 2013 - 10:23

#7
Ramahatsangy

Ramahatsangy

    Sunriseur

  • Members
  • PipPip
  • 59 messages
est ce qu'il y a une solution pour debricker un ps3 downgradé non dehashé suite à une installation de 3.55 kmeaw,je n'ai pas le dump de la console
  • Retour en haut

Posté 30 août 2013 - 12:52

#8
Elrat

Elrat

    Sunriseur elite

  • Technicien
  • 1 370 messages
  • Sexe:Male
  • Lieu:Alpes Maritimes
  • Passions:Hardware Electronique
    Console
    Autres ;-)

est ce qu'il y a une solution pour debricker un ps3 downgradé non dehashé suite à une installation de 3.55 kmeaw,je n'ai pas le dump de la console

Oui,

la même chose que ce tuto avec un dump au préalable


  • Retour en haut

Posté 30 août 2013 - 16:26

#9
Tactik-knife

Tactik-knife

    Sunriseur PRIVILEGE

  • Members
  • PipPipPipPipPip
  • 6 139 messages
  • Sexe:Male
  • Lieu:Suisse
  • Passions:Admin Unix, jeux-vidéo, karting, mécanique

C'est bizarre parce que le Kmeaw ne s'occupe pas de vérifié les clé LV1 si je ne me trompe pas..



Mais si tu n'as pas de dump valide ça risque d'être chaud..


Je n'aide pas en MP, le forum est là pour ça





Jailbreak PS3 toute versions confendues

Conversion CEX --> DEX et inversemment

Ré-association de lecteur



C'est ici que ça ce passe, technicien Suisse sur Lausanne/Fribourg: Clique ici





Flash Wii

Installation USB Loader



Technicien Suisse dans la région de Lausanne/Fribourg: Clique ici

  • Retour en haut

Posté 24 novembre 2013 - 12:59

#10
totp

totp

    Sunriseur

  • Members
  • PipPip
  • 73 messages
salut a tous pour moi ça ne marche pas
ps3 CECHL-04 brick suite a un dump memoire simple ????

Dump de votre mémoire flash : a se moment au 3eme dump la ps3 a bloccer et ces brické maintenant elle ne se coupe plus mais se c est pas debrické ????
  • Retour en haut

Posté 24 novembre 2013 - 15:09

#11
Tactik-knife

Tactik-knife

    Sunriseur PRIVILEGE

  • Members
  • PipPipPipPipPip
  • 6 139 messages
  • Sexe:Male
  • Lieu:Suisse
  • Passions:Admin Unix, jeux-vidéo, karting, mécanique

salut a tous pour moi ça ne marche pas
ps3 CECHL-04 brick suite a un dump memoire simple ????

Dump de votre mémoire flash : a se moment au 3eme dump la ps3 a bloccer et ces brické maintenant elle ne se coupe plus mais se c est pas debrické ????

J'ai pas vraiment compris..Oo



Ta console a brickée en faisant les dumps? Si c'est le cas ce n'est pas vraiment possible que ta console brick à ce moment-là


Je n'aide pas en MP, le forum est là pour ça





Jailbreak PS3 toute versions confendues

Conversion CEX --> DEX et inversemment

Ré-association de lecteur



C'est ici que ça ce passe, technicien Suisse sur Lausanne/Fribourg: Clique ici





Flash Wii

Installation USB Loader



Technicien Suisse dans la région de Lausanne/Fribourg: Clique ici

  • Retour en haut

Posté 25 novembre 2013 - 09:05

#12
totp

totp

    Sunriseur

  • Members
  • PipPip
  • 73 messages
salut Tactik-knife
c est bien ça la console a brické en faisant les dumps les 2premier tout était OK mais au 3eme la ps3 a bloguer ,j ai du l éteindre a l interrupteur et la brick.

j ai ouvert un forum et avec l aide de Technicien pb hardware identifier !!!

la je doit enlever le e3 pour voire se qui se passe ???
toi qu an pense tu ?
  • Retour en haut

Posté 25 novembre 2013 - 10:04

#13
Tactik-knife

Tactik-knife

    Sunriseur PRIVILEGE

  • Members
  • PipPipPipPipPip
  • 6 139 messages
  • Sexe:Male
  • Lieu:Suisse
  • Passions:Admin Unix, jeux-vidéo, karting, mécanique

Oui j'ai vu, ça ne te coûte rien d'enlever le flasher pour voir le comportement de ta console mais effectivement l'E3 peu créer des problèmes supplémentaires sur la console si une étape est mal faite.


Je n'aide pas en MP, le forum est là pour ça





Jailbreak PS3 toute versions confendues

Conversion CEX --> DEX et inversemment

Ré-association de lecteur



C'est ici que ça ce passe, technicien Suisse sur Lausanne/Fribourg: Clique ici





Flash Wii

Installation USB Loader



Technicien Suisse dans la région de Lausanne/Fribourg: Clique ici

  • Retour en haut

Posté 29 novembre 2013 - 12:27

#14
totp

totp

    Sunriseur

  • Members
  • PipPip
  • 73 messages

salut a tous me revoila avec mon E3 monté sur ma ps3 brické j ai souder le point sbc mais pour le point SBCE c est  un peut chaud



regarde un peu si je me trompe



  • Retour en haut

Posté 09 octobre 2015 - 23:57

#15
mouloud546

mouloud546

    Sunriseur

  • Members
  • PipPip
  • 26 messages
  • Sexe:Male
  • Lieu:France LYON
  • Passions:Modification de consoles
    et achat de console Xbox 360 - Playstation 3 - NDS - Wii
bravo pour se auto mais j'ai pas compris a la fin svp un ide
  • Retour en haut

Posté 13 janvier 2016 - 15:54

#16
aomine

aomine

    Nouveau / peu actif

  • Members
  • Pip
  • 2 messages
Salut a tous je voulais savoir si une personne charitable pourrais m'envoyer le Logiciel "Winskeet" ainsi que les fichier pour le débrickage je suis vraiment en galère mon adresse khurassan@live.fr merci!
  • Retour en haut

Posté 26 janvier 2016 - 02:47

#17
rikudo62

rikudo62

    Sunriseur

  • Members
  • PipPip
  • 86 messages
  • Sexe:Male
  • Lieu:arras
  • Passions:flash ps3 sur arras
moi j ai eu un soucis maintenan "3bip et clignotte rouge

e3flasher dispo sur arras

  • Retour en haut

Posté 26 janvier 2016 - 13:05

#18
rikudo62

rikudo62

    Sunriseur

  • Members
  • PipPip
  • 86 messages
  • Sexe:Male
  • Lieu:arras
  • Passions:flash ps3 sur arras
http://www.progskeet...0000_111004.zip le lien mega est mort

e3flasher dispo sur arras

  • Retour en haut

Posté 04 juillet 2016 - 16:11

#19
yohann24000

yohann24000

    Nouveau / peu actif

  • Members
  • Pip
  • 9 messages
se tutoriel est compatible avec les ps3 3.56 ou pas car j'ai une ps3 brick en 3.56 avez vous une méthode de debrick merci
  • Retour en haut

Posté 04 juillet 2016 - 16:37

#20
cool72

cool72

    Killing is my buisness and my buisness is good

  • Shining VIP
  • 5 478 messages
  • Sexe:Male
  • Passions:"La différence de vitesse entre la lumière et le son fait qu'un homme peut paraître brillant jusqu'à ce qu'il se mette à parler..."

se tutoriel est compatible avec les ps3 3.56 ou pas car j'ai une ps3 brick en 3.56 avez vous une méthode de debrick merci

va sur le forum ps3 ouvre un topic et donne les infos la bas ( modele etc ) si tu as installé la 3.56 v1 qui brick etc


je ne réponds pas aux MP  :thanks:
