Salut à tous,





aujourd'hui je vais faire une petite review rapide du X360 Super Nand Flasher All in One (que je vais renommer x360SuperNand si je veut pas devenir fou avant la fin de cette review).



Comme vous le savez sans doute deja il existe plusieurs moyens de lire ou ecrire la nand de votre xbox 360 dans le but de faire un jtag ou Reset Glitch Hack.



Vous pouvez :

- utiliser un module USB SPI à base de chip 18F2455 (la methode la plus courante)

- utiliser une cygnos, une infectus ou un progseek (si vous etes du genre a aimer vous prendre la tete pour rien)

- utiliser un module a base de chip LPC2148





Matériel requis

- Un PC

- Du matériel de soudure

- Une Xbox.



Logiciels requis

- NandPro 3.0



Sommaire

1) Présentation du X360 Super Nand Flasher All in One

2) Programmation d'un CPLD.

3) Dump/Flash avec le X360 Super Nand Flasher All in One

4) Avantages/inconvénients



1) Présentation du X360 Super Nand Flasher All in One



Le X360 Super Nand Flasher All in One est le direct concurent du nand-X de la Team Xecuter, il est produit par x360glitch.com, à sa reception vous aurez dans votre coli  :

? Le X360 Super Nand Flasher All in One (encore heureux)

? 2 pogo pins

? Que dalle \o/



Comme vous pouvez le constater on est deja bien moins servit que chez la TX, mais en meme temps pourquoi avoir 2 tonnes d'accesoires dont nous n'aurons pas l'utilité, accesoires qui d'ailleur augmente le prix de vente final.

Donc certains verront cela comme un inconveniant, d'autres comme un aventage.



Le X360 Super Nand Flasher All in One,  permet donc de dumper flasher les nand de vos Xbox à grande vitesse. En effet, comme le Nand-X et contrairement à la majorité des modules de dump celui-ci n'est pas basé sur une une puce PIC18F2455 mais sur une puce LPC 2148.

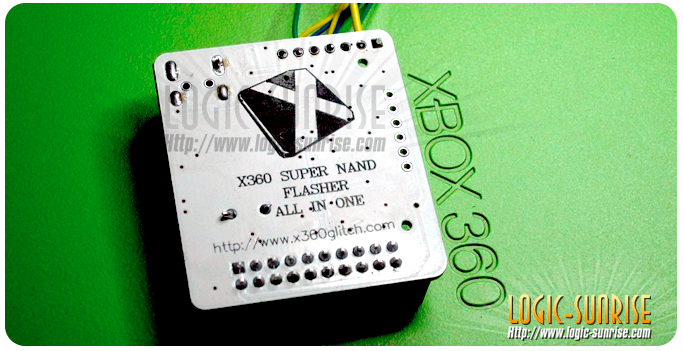

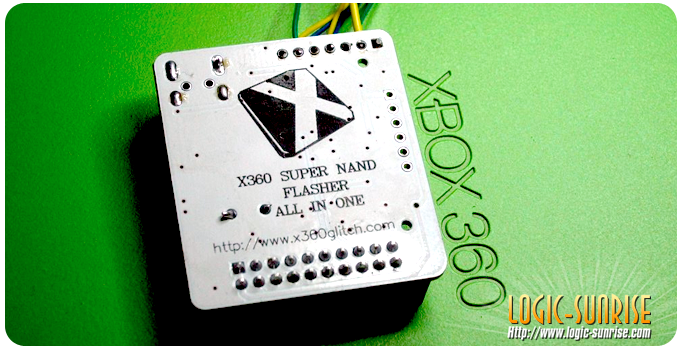

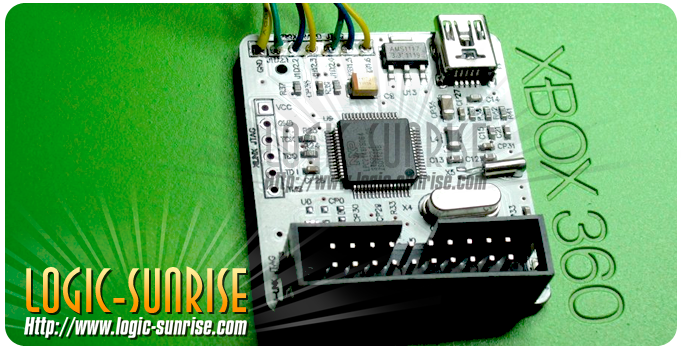

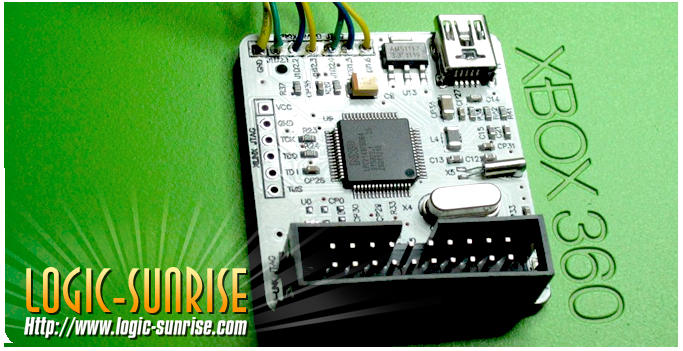

On trouve sur la face avant

- un port Mini USB

- 6 pins pour le dump de nand.

- 6 pins pour la programmation des cpld

- un connecteur J-LINK JTAG (non fournis), pour mettre à jour le module.







2) Programmation d'un CPLD

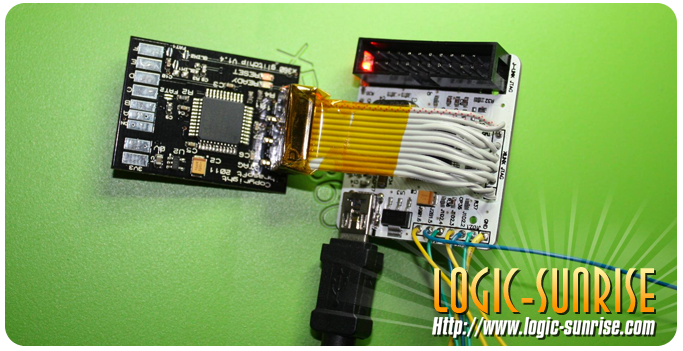

Pour programmer votre CPLD avec le X360 Super Nand Flasher All in One, il vous faudra faire un câble permettent de relier le X360 Super Nand Flasher All in One à votre CPLD, ou de mettre le pogo pin en contact avec les pins de votre CPLD (methode non conseillée) et de nandpro V3.0.



Pré-requis :

? Avoir placer les fichiers XSVF dans le dossier NandPro V3.0

? Avoir connecter son X360 Super Nand Flasher All in One en USB au PC et son CPLD au X360 Super Nand Flasher All in One



Lancez Nandpro de la manière habituel avec l'invite de commande windows, puis entrez une des lignes de commande suivantes :





NandPro xsvf: Trinity.xsvf

NandPro xsvf: Jasper.xsvf

NandPro xsvf: Falcon.xsvf

NandPro xsvf: Opus.xsvf

NandPro xsvf: Zephyr.xsvf

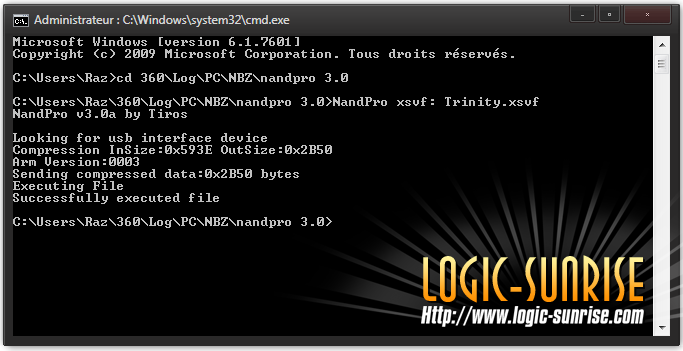

Vous devriez voir quelque chose comme ceci (exemple pour une programmation pour Xbox Slim) :

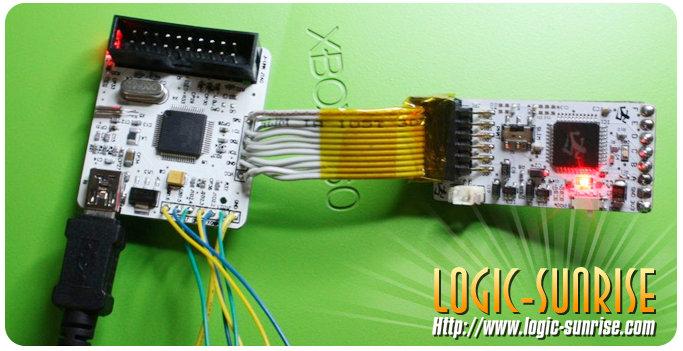

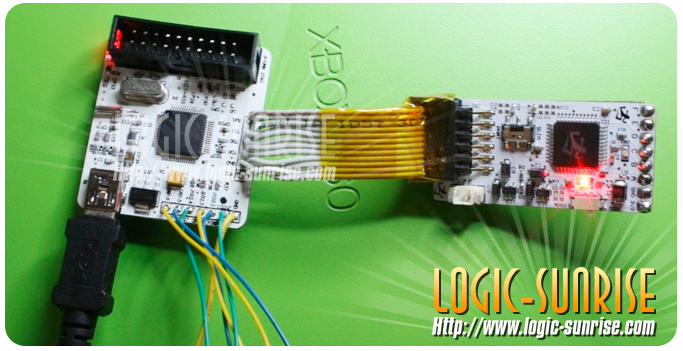

Le voyant rouge signifie que la CoolRunner est bien alimenté et la led verte que la programmation est en cours.





3) Dump Flash avec le SUPER NAND FLASHER



Le X360 Super Nand Flasher passe par les ports JTAG de la console, et utilise donc les mêmes points que les modules USB SPI pour dumper/flasher la nand.



Voici les differents diagrammes :



? Xbox Slim





? Xbox Fat







Liste des commandes à utiliser avec NandPro :



nandpro usb: -r16 nand.bin <= lecture d'une nand de 16mo

nandpro usb: -w16 nand.bin     <= écriture d'une nand de 16mo

nandpro usb: +w16 image_00000000.ecc   <= écriture de l'image ECC pour le RGH pour une nand de 16mo



Si vous avez une console Jasper 256/512mo, il vous faut rempacer 16 par 64 dans les lignes de commandes



Exemple de la vitesse de dump pour une nand de 16mo.






Resultat pour un dump de 16Mo :
-------------------------
X360 SNF AiO = 2 : 10
18F2455 USB SPI = 6 : 38

4) Avantages et Inconvénients



Avantages :

- Vitesse de dump

- Mutli fonction : permet également de flasher les CPLD pour le glitch

- Facilité de mise en place

- Trés bonne finition (mis à part le port USB si on est tatillon)

- Le PRIX ! !



Inconvénients :

- Manque de connectique.

- La soudure du port USB à revoir. (pour eviter tout soucis à force de brancher debrancher)



Conclusion :



Bien plus rapide qu'un USB SPI et tout aussi abordable, ce X360 Super Nand Flasher All in One est une excellente surprise, d'un trés bon rapport qualité prix, il permettra aux plus impatients de gagner beaucoup de temps lors des read/write de leur nands, surtout pour les Nand Big Blocks (jasper 256/512).

Pour ceux qui voudront s'en servire souvant je vous conseille neanmoins de bien preparer vos cables (surtout pour la partie programmation du CPLD) et de vous faire un connecteur digne de ce noms (a quoi bon gagner du temps d'un coté si c'est pour en reperdre de l'autre ! )



Remerciement



Razkar pour ce X360 Super Nand Flasher All in One de Noël ;)
