Posté 23 septembre 2011 - 17:09

#1
Razkar

Razkar

    HomeBrew Lover

  • Technicien
  • 6 084 messages
  • Sexe:Male

Bonjour,



Nous allons voir dans ce tutoriel comment utiliser le logiciel x360 Glitchip Prog pour programmer une puce basé sur un CPLD Xilinx XC2C64A



Si vous utilisez un câble USB passez directement a l'étape 2:



Étape 1 : Vous avez donc un câble LPT, pour connaitre l'adresse du port, ouvrez le gestionnaire de périphériques et regardez les propriétés de votre port LPT puis allez dans les ressources et notez le paramètre d'entré de "plage d'E/S".







Étape 2 : Dans select cable, choisissez si vous avec un câble USB ou LPT :



?Si vous avez un câble USB passez directement à l’étape 4.

?Si vous avez un câble LPT, cliquez sur le logo des paramètres





Étape 3 : Entrez la valeur que vous avez récupéré en étape 1 et faîtes save





Étape 4 : Cliquez sur connect, vous devriez voir le status changer en bas en connected avec le modèle de puce affiché







Étape 5 : Dans select file to flash, choisissez le JED correspondant à la carte mère de votre console. (Si vous désirez en flasher un autre, vous pouvez le choisir en cliquant sur les "..." et en choisissant le chemin d'accès)





Étape 5 : Cliquez maintenant sur Flash.

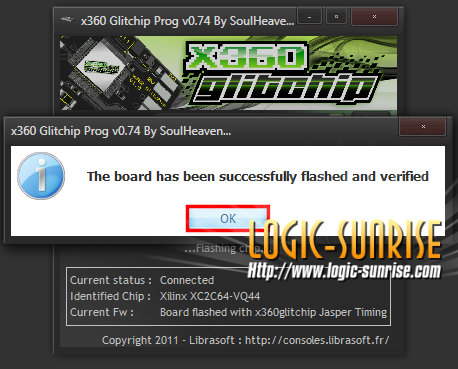

Après un court instant vous devriez voir :





Votre CPLD est maintenant programmé et prêt pour faire glitcher votre console.



Tuto réalisé par Razkar pour Logic-Sunrise.com


  • Retour en haut

Posté 23 septembre 2011 - 17:19

#2
PanDoreS

PanDoreS

    Sunriseur

  • Members
  • PipPip
  • 21 messages
Waouh, ce hack avance a grand pas !
GG a GliGli et a Soulheaven et aux autres ;)
Mais malheureusement je peux toujours pas sur ma Falcon :/ Mais ça va arriver :D
  • Retour en haut

Posté 23 septembre 2011 - 17:20

#3
aza1234

aza1234

    Sunriseur

  • Members
  • PipPip
  • 129 messages
Merci Razkar pour le tuto, bien mieux se logiciel :)
  • Retour en haut

Posté 23 septembre 2011 - 17:30

#4
boxdevils

boxdevils

    Sunriseur

  • Members
  • PipPip
  • 59 messages
Pas mal pas mal vraiment! ce que je trouve dommage c'est que la puce ou l'on disait "petite soeur jtag" ne peut pas lancer le default.xex d'un jeux... enfin espérons qu'un dev ce manifeste et nous sort quelque chose de similaire.

Car si c'est juste pour avoir le xell et jouer a des émulateurs je trouve ça nul d'avoir une console news génération et de jouer a des consoles au graphisme cubique. Enfin ce n'est que mon point de vue il n'y as rien de méchant dans mon commentaire.
  • Retour en haut

Posté 23 septembre 2011 - 17:34

#5
tcheep

tcheep

    Sunriseur

  • Members
  • PipPip
  • 23 messages
slt merci pour se tuto petite question puis je recuperer la clef de ma console avec se programme?car j ai une xbox sans lecteur et sans la clef et je sai pa comment faire c t une jasper
  • Retour en haut

Posté 23 septembre 2011 - 17:52

#6
alexxela767

alexxela767

    Sunriseur avancé

  • Members
  • PipPipPip
  • 713 messages
  • Sexe:Male
super tuto merci RAZ

Modifié par alexxela767, 01 octobre 2011 - 21:02.

Image IPB

  • Retour en haut

Posté 23 septembre 2011 - 18:38

#7
Pilip75

Pilip75

    2.0

  • Members
  • PipPipPip
  • 783 messages
  • Sexe:Not Telling
  • Lieu:Turfu
Pfffffff une tuerie le suivis de cette puce ;)
Impressionnant
Merci Raz, soul, et l'équipe LS pour le suivis de se Hack :)
  • Retour en haut

Posté 23 septembre 2011 - 18:53

#8
kalimera

kalimera

    Sunriseur

  • Members
  • PipPip
  • 227 messages
  • Sexe:Female
  • Lieu:Auch (32)
merci pour ce tuto ! manque plus que le cable jtag usb que j'ai vu en preco sur le LSstore est a un chouette prix !!

Merci LS
  • Retour en haut

Posté 23 septembre 2011 - 18:59

#9
HackBox

HackBox

    Sunriseur

  • Technicien
  • 148 messages
  • Sexe:Male
  • Lieu:Allauch (13)
Merci nikel ;)
Modification Xbox360: Flash Lecteur (Slim et Fat).
Modification Wii: Pose de puce sans soudure - softmod wiiflow/usbloader (compatible 4.3e, wii blanche/noire/rouge).
Zone géographique: Peypin / Aubagne / peynier / Rousset et sur demande: Avignon, Vitrolles, Draguignan et Manosque

Pour Consulter mon annonce c'est ici: http://www.flash-xbo...85-HackBox.html
  • Retour en haut

Posté 23 septembre 2011 - 19:26

#10
Cdric

Cdric

    Sunriseur

  • Members
  • PipPip
  • 21 messages
  • Sexe:Male
  • Lieu:Marignane (13)
non ,

le cable jtag sur LsStore est un LPT, regarde bien le nom et le descriptif !

la photo c'est un usb mais autre description:



Câble Jtag LTP de programmation

Câble de programmation LTP JTAG pour programmer vos puces Glitch (Matrix, x360 Glitchip...)

Solution économique de configuration JTAG

Se connecte directement au port parallèle d'un PC, et à une tête de programmation standard à 6 broches

Peut programmer des périphériques qui ont une tension JTAG de 1,8 V ou supérieure??

Modifié par Cdric, 23 septembre 2011 - 19:27.

X360 Falcon 512 Jtag 250Go off
  • Retour en haut

Posté 23 septembre 2011 - 19:44

#11
grubblz

grubblz

    Nouveau / peu actif

  • Members
  • Pip
  • 5 messages
En plus on dit câble LPT et non LTP :P , en plus c'est pas super d'essayé de faire passer cela pour un câble usb alors que c'est un câble port parallèle

Modifié par grubblz, 23 septembre 2011 - 19:46.

  • Retour en haut

Posté 23 septembre 2011 - 21:15

#12
Yam360

Yam360

    Nouveau / peu actif

  • Members
  • Pip
  • 2 messages
Merci beaucoup pour ce logiciel et pour ce tuto!! Néanmoins j'ai une petite question qui me turlupine : en ce qui concerne l'alimentation électrique de la puce lors de la programmation, ça se passe comment? Le 3,3V doit-il être déjà relié à la CM ou bien n'est-ce pas necessaire dans ce cas? Merci encore! :)
  • Retour en haut

Posté 23 septembre 2011 - 21:42

#13
SoulHeaven

SoulHeaven

    Technicien Légendaire

  • Shining VIP
  • 4 455 messages
  • Sexe:Male
  • Lieu:Dans le Sud
Faut lire la doc technique sur le site officiel. :)

http://www.x360glitc.../documentations

Librasoft Tourne une page...

  • Retour en haut

Posté 23 septembre 2011 - 21:55

#14
Yam360

Yam360

    Nouveau / peu actif

  • Members
  • Pip
  • 2 messages
Ok j'ai lu et j'ai ma réponse! :) Merci Soulheaven!!!
  • Retour en haut

Posté 23 septembre 2011 - 22:04

#15
kalimera

kalimera

    Sunriseur

  • Members
  • PipPip
  • 227 messages
  • Sexe:Female
  • Lieu:Auch (32)
oui Cdric je viens de le voir, dans l’engouement je n'ai vu que la phot mais dans la description il y a bien marqué LPT...fausse joie lol
  • Retour en haut

Posté 24 septembre 2011 - 06:24

#16
cocoy

cocoy

    Sunriseur PRIVILEGE

  • Technicien
  • 2 029 messages
  • Sexe:Male
merci
  • Retour en haut

Posté 24 septembre 2011 - 12:20

#17
pakos45

pakos45

    Sunriseur

  • Members
  • PipPip
  • 41 messages
Parfait !!
  • Retour en haut

Posté 24 septembre 2011 - 12:37

#18
guiguixbox360

guiguixbox360

    Sunriseur avancé

  • Members
  • PipPipPip
  • 508 messages
  • Sexe:Male
  • Lieu:France :D
Merci super tuto !
Encore merci Raz et Souheaven ;)
  • Retour en haut

Posté 24 septembre 2011 - 13:51

#19
Flash Inside

Flash Inside

    Flash Inside

  • Members
  • PipPipPipPip
  • 1 444 messages
  • Sexe:Male
  • Lieu:Rennes
Excellent Tuto. J'attend avec impatience mes puces commandées sur le Store. J'ai également vu qu'un câble LTP était disponible !


Flash Inside
Modification de consoles de jeux sur Rennes
06.30.42.92.47

  • Retour en haut

Posté 26 septembre 2011 - 18:14

#20
choc

choc

    .................................

  • Members
  • PipPipPipPip
  • 1 262 messages
  • Sexe:Male
  • Lieu:64
  • Passions:informatique,electronique,Hack en tout genre,mécanique.......
super tuto merci perso le cable lpt je l'ai trouver moins cher ailleurs ,c cool de la part de LS de l'avoir mis sur le Lstore pour ceux qui ont pas trop envie de chercher

:shadows: :shadows:
