5 réponses à ce sujet

[oO Burning Oo]

Bonjour, j'ai reccup un New 3DS XL HS, apparemment que l’écran du haut, mais en ouvrant, je m’aperçois que la console a déjà été ouverte et que 2 connecteurs pour nappe plate sont cassés



Ceux ou il faut glisser simplement la nappe à l'interieur sans levier.... les tout petits en somme.

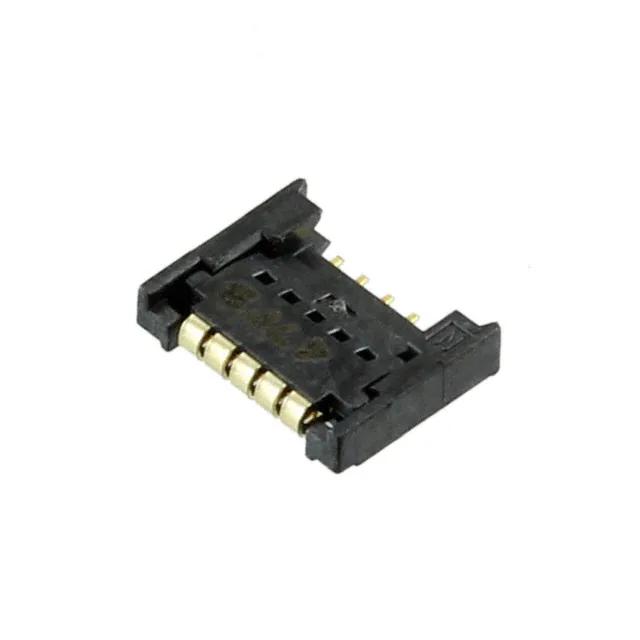

Voici le modèle de connecteur FPC 4 pins



https://www.digikey....94-1-ND/4172807



Est ce que quelqu'un l'a déjà fait ? Avec quoi le dessouder sans tout abimer ? Et surtout comment il se dessoude ^^



Merci beaucoup





[Sansors]

Station à air chaud ca viens comme un rien. Pense juste à tout protéger, y a pas mal de vidéos qui montrent comment faire

[linux]

Surtout pas de station à air chaud , les connecteurs ne vont pas supporter les 400° ; meme en 2 ou 3 secondes ; il vaut mieux utiliser une microscope digitale pour la soudure ; c'est ce que je fais d'habitude.

Ici un exemple sur une OLD 3DS XL , ce sont les memes connecteurs à 4 pins.







[ZadokAllen]

C'est quoi la réf de ton microscope ?

[linux]

C'est un KMoon G600 ;chez Aliexpress :40€. C'est beaucoup plus cher chez Amazon.

NB: Attention , le pied en alu ( très stable) pas celui en plastique noir.

Modifié par linux, 21 mars 2019 - 18:47.

[oO Burning Oo]

ce que tu montres la ce sont les connecteur à clapet ou levier si tu prefères, ceux que je cherche sont ceux-ci en 4 pins , celui en photo fait 5 pins



Pas de leviers de verouillage  mais une fente ou tu glisses les cables plats

Modifié par oO Burning Oo, 21 mars 2019 - 20:39.
