Fabriquer un progammateur de pic 18F252 et 2550


  • Veuillez vous connecter pour répondre
36 réponses à ce sujet

Posté 20 septembre 2010 - 00:58

#1
niblon

niblon

    Sunriseur

  • Members
  • PipPip
  • 165 messages
  • Sexe:Male
  • Lieu:Haut seine :)

Bonjour a tous



Je vais vous expliquez comment fabriquer un programmateur de pic pour notre dongle ps3

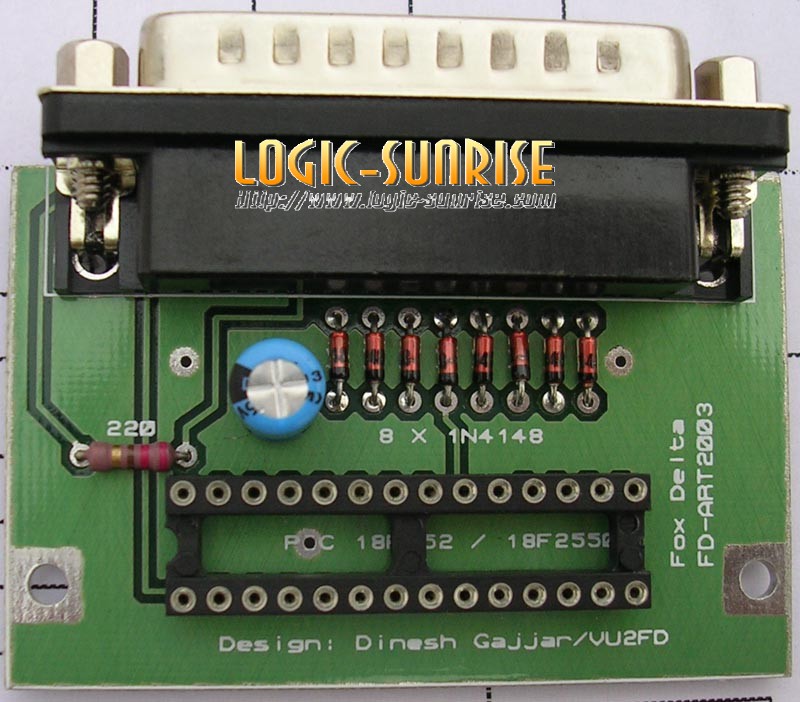

voici le programmateur de type ART-2003



pro



Materiels :



1 fer a souder

de l'etain,du fil

1 plaque d'essai de 6 X 4



Composants :



1 support de pic 18F
1  resistance 220  Ohms 1/4W
1 Condensateur polarise 47-100uF 15V
8 diode 1N4148
1 connecteur male parallele DB25



Optionnel :



2 allumettes :)

un oreiller :(



On va construire le programmateur :

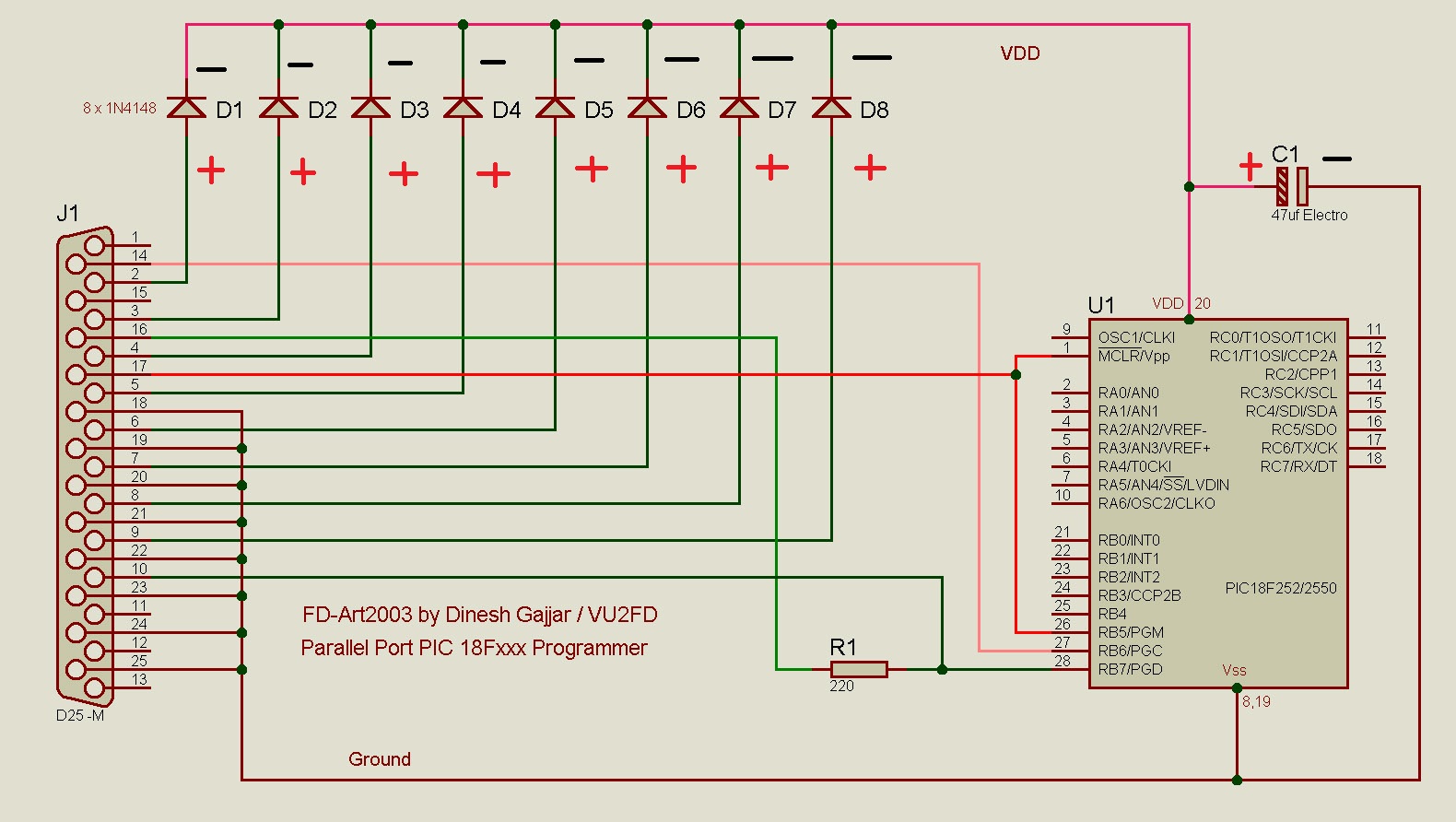

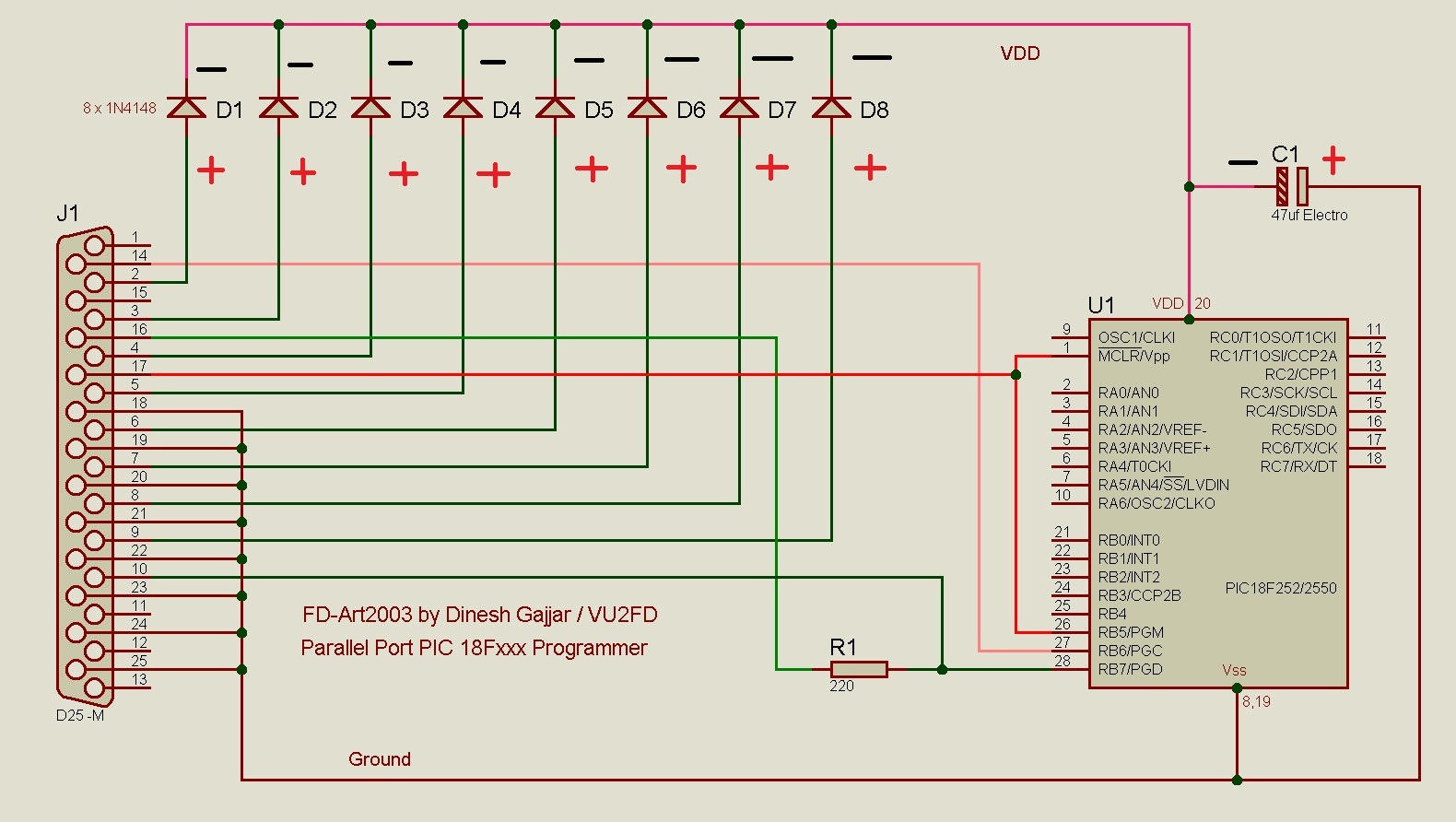

voici le shema (j'ai r'ajouter le sens des composants )







shemamodif

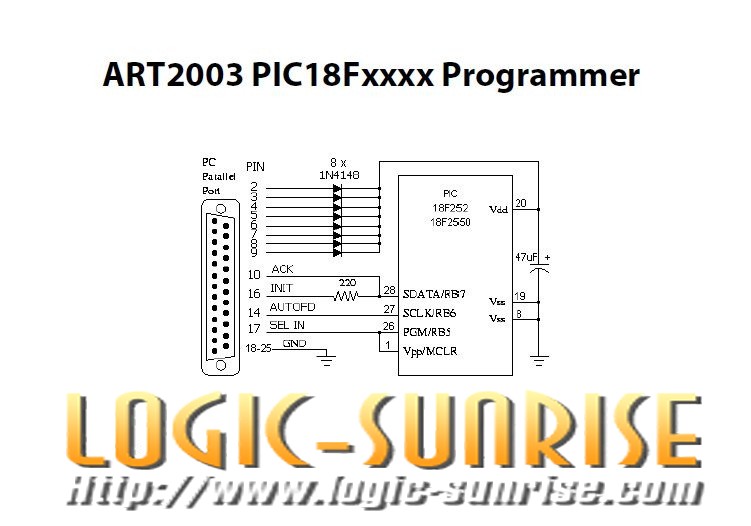

Le meme shema util aussi

shema 2

Ce programmeur ne nécessite aucune
alimentation externe par ce qu'il fonctionne
en mode LVP, cela signifie que vous devez selectionner VPP dans
la section des fusibles, dans WinPic800.

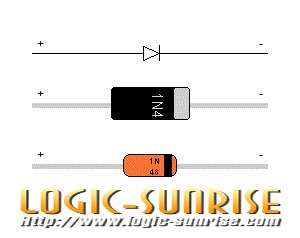

Pour savoir le sens des diodes

sensdiodedio



pour savoir le sens du condensateur





condo

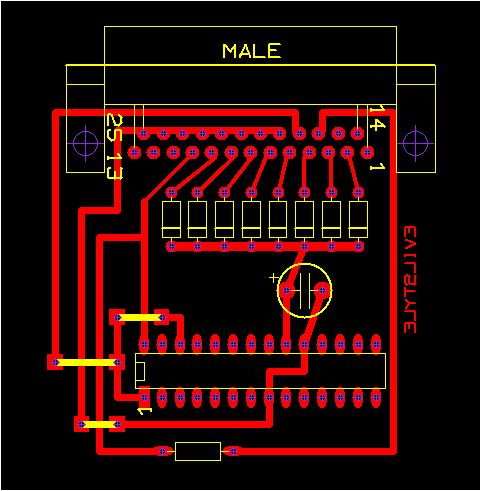

Merci a EVILSTYLE pour son typhon

typhon-prog

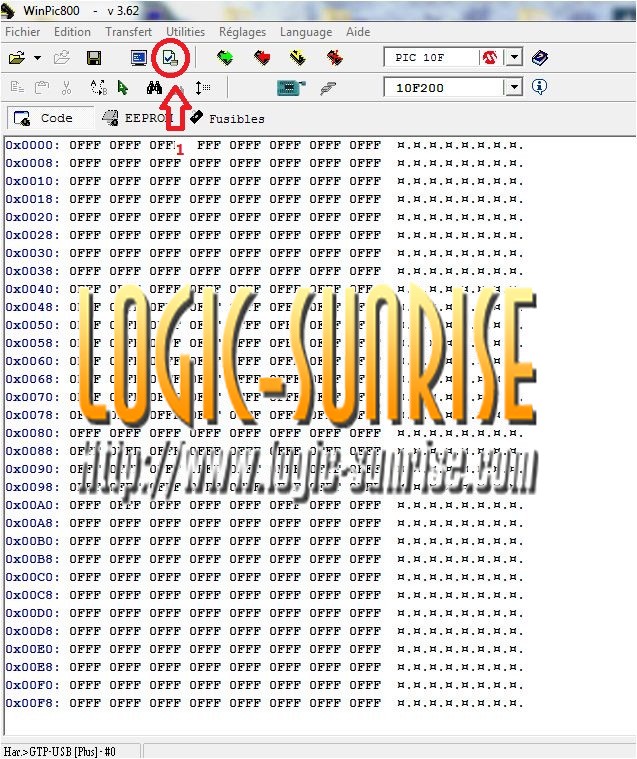

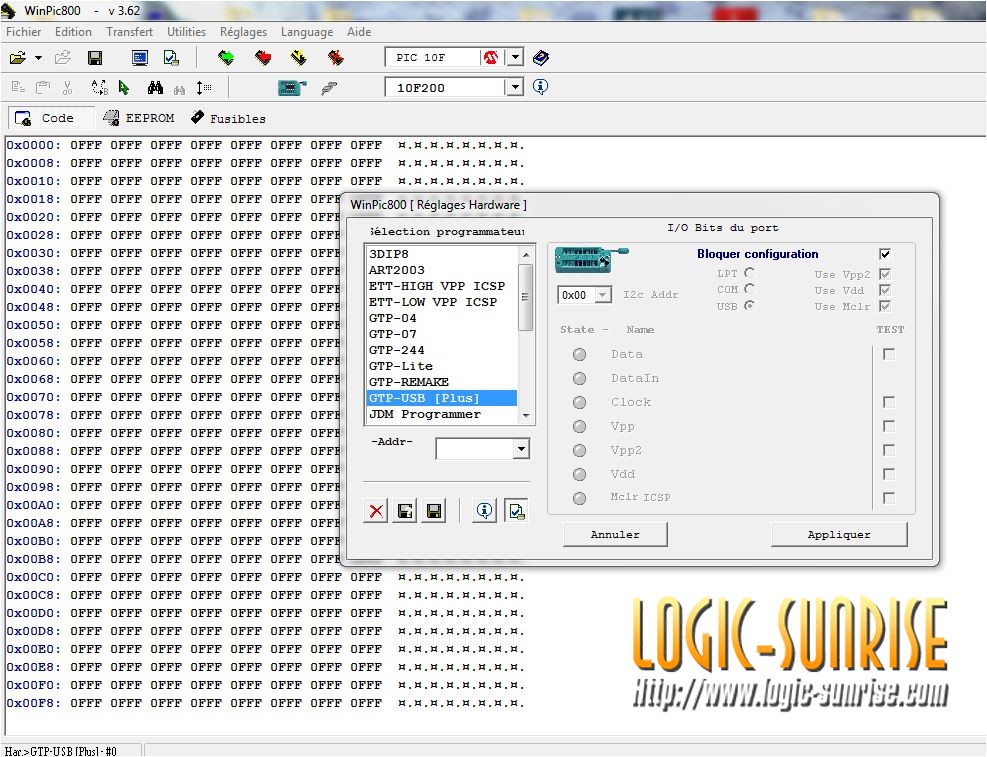

maintenant on va regler winpic pour programmer le pic du dongle :



cliquer sur Reglage ( 1 )



reglage



Une fenetre s'ouvre puis



regl

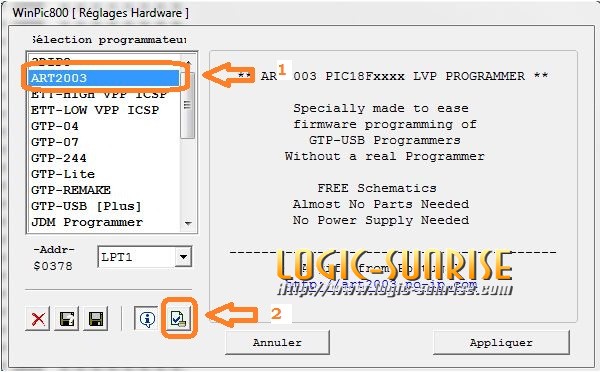

Selectionné ART-2003 ( 1 )dans la liste des programmateurs , puis cliquer sur l'icone reglage ( 2 )



load

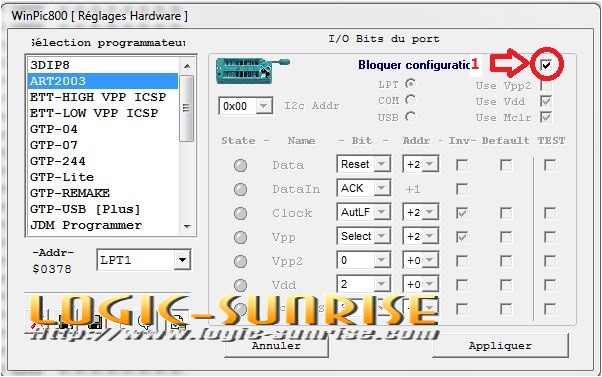

on arrive a cette ecran , on decoche Bloquer configuration ( 1 )



supp



la fenetre passe a celle ci

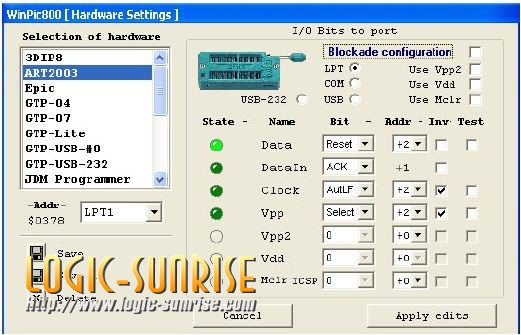

Regler les parametre comme si la fenetre ci dessous et apres on clique sur Activer

apload

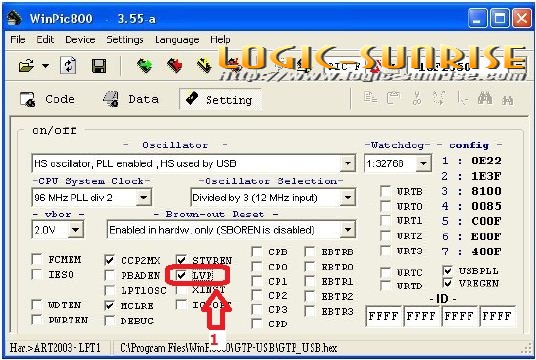

Avant de programmer votre pic cliquer sur Fusibles ( setting a coter Data ) ( j'ai oublier le reperage, et en plus c'est pas en francais lol )

Selectionner LVP ( 1 )

avreprog




parce qu'il fonctionne en mode LVP, vous devez toujours sélectionner LVP ou vous aurez des erreurs au cours de programation



On peut programmer sont pic maintenant avec le fichier qui convien bien :)



J'éspere que ce tuto vous auras aidé ou depanné.



Je mettrais des photos de mon programmateur quand il sera fini :)



Niblon




Modifié par niblon, 28 septembre 2010 - 21:37.

  • Retour en haut

Posté 20 septembre 2010 - 05:17

#2
pucette

pucette

    Sunriseur avancé

  • Members
  • PipPipPip
  • 431 messages
salut,
et ben voilà

encore une bonne action
Sa risque de servir lool
dommage pour le connecteur mâle parallèle DB25, j'aurais préférer en USB .. ( je suis chiante hein )

pas compliqué et fonctionnel
merci Niblon !
  • Retour en haut

Posté 20 septembre 2010 - 08:23

#3
chip hazard

chip hazard

    Breizhtronic.com

  • Technicien
  • 1 404 messages
  • Sexe:Male
  • Lieu:Hill valley
Sur le schema structurel le condo est a l envers, la partie hachurée va a la masse.
  • Retour en haut

Posté 20 septembre 2010 - 15:55

#4
niblon

niblon

    Sunriseur

  • Members
  • PipPip
  • 165 messages
  • Sexe:Male
  • Lieu:Haut seine :)

salut, et ben voilà encore une bonne action Sa risque de servir lool dommage pour le connecteur mâle parallèle DB25, j'aurais préférer en USB .. ( je suis chiante hein ) pas compliqué et fonctionnel merci Niblon !Répondre à ce commentaire

Le probleme avec l'usb ce n'est pas la meme quantite de composant ,je cherchait un programmateur simple et pas chere a realiser.


Sur le schema structurel le condo est a l envers, la partie hachurée va a la masse.Répondre à ce commentaire


Je fais la mise a jour merci d'editer ton post pour pas avoir de souci .

Merci encore car avec la nuit blanche j'avais mal aux yeux :)

Niblon
  • Retour en haut

Posté 20 septembre 2010 - 16:01

#5
pucette

pucette

    Sunriseur avancé

  • Members
  • PipPipPip
  • 431 messages
salut niblon
teste voir celui là

http://www.sendspace.com/file/8amq6o
sa doit coller pour multi led ..
redis moi sinon , j'ai autre chose @ voir ..
merci pour les teste ! moi je peux pas ma PS3 restera en 3.15 nha ! lool ( c'est rageant.. )
j'attends... un PSgroove multi FW

Modifié par pucette, 20 septembre 2010 - 16:23.

  • Retour en haut

Posté 21 septembre 2010 - 17:56

#6
Alf*

Alf*

    Sunriseur

  • Members
  • PipPip
  • 166 messages
  • Sexe:Male
  • Lieu:62
  • Passions:la biere, et les chats

    Reparation / flash
    DS tout models, 360, PS3, PSP, PC, GSM / Telephone portable...
marche bien art 2003.... permet aussi de programmer les pic pour module falsh nand 360.....
pour les moins bricoleurs, on peu acheter des modeles plus perfectionné pour pas cher chez le fabircant foxdelta.com....

Modifié par Alf*, 21 septembre 2010 - 18:01.

  • Retour en haut

Posté 23 septembre 2010 - 16:09

#7
hellghost

hellghost

    Sunriseur

  • Members
  • PipPip
  • 29 messages
juste une question si on a un programmeur de pic compatilbe c'est bon ? il suffit de mettre le .hex
  • Retour en haut

Posté 24 septembre 2010 - 20:26

#8
niblon

niblon

    Sunriseur

  • Members
  • PipPip
  • 165 messages
  • Sexe:Male
  • Lieu:Haut seine :)

juste une question si on a un programmeur de pic compatilbe c'est bon ? il suffit de mettre le .hexRépondre à ce commentaire

oui tu place le .hex et tu programme ton pic
  • Retour en haut

Posté 03 octobre 2010 - 19:07

#9
NoireTulipe

NoireTulipe

    Nouveau / peu actif

  • Members
  • Pip
  • 3 messages
Bonsoir à tous,
Dites vous seriez me renseigner sur la référence exacte du condo. Je ne parviens pas à trouver sur le site Conrad...
  • Retour en haut

Posté 05 octobre 2010 - 01:18

#10
niblon

niblon

    Sunriseur

  • Members
  • PipPip
  • 165 messages
  • Sexe:Male
  • Lieu:Haut seine :)

Bonsoir à tous,Dites vous seriez me renseigner sur la référence exacte du condo. Je ne parviens pas à trouver sur le site Conrad...Répondre à ce commentaire

Bon le site bug mais j'ai trouver ca ! http://www.twenga.fr...2 100uF 16V&u=q sinon dans les recherche tu tape: condensateur radial 100uF 16V .

Bon courage
Niblon
  • Retour en haut

Posté 06 octobre 2010 - 18:40

#11
NoireTulipe

NoireTulipe

    Nouveau / peu actif

  • Members
  • Pip
  • 3 messages
merci, je passe la commande de suite !
  • Retour en haut

Posté 08 octobre 2010 - 17:56

#12
Iro

Iro

    Sunriseur

  • Members
  • PipPip
  • 24 messages
Hello, même requéte que sur le tuto du dongle. Il est possible d'ajouter le fichier du typon ou un tif Eechelle 1 sans compo, juste les pistes pour insoler.
Merci pour tous :)
  • Retour en haut

Posté 08 octobre 2010 - 18:00

#13
Iro

Iro

    Sunriseur

  • Members
  • PipPip
  • 24 messages
Les fils jaunes en bas à gauche sont des straps ?
  • Retour en haut

Posté 11 octobre 2010 - 13:11

#14
Iro

Iro

    Sunriseur

  • Members
  • PipPip
  • 24 messages
Hello, il y à une petite coquille sur le 1er schéma (aprés la photo du prog), le cond est inversé
  • Retour en haut

Posté 13 octobre 2010 - 23:00

#15
acide0

acide0

    Maître de la pu..

  • Banned
  • PipPipPipPipPip
  • 7 611 messages
  • Sexe:Male
Bonjours j'aimerais savoir pour les ps3break v1.0 édition pic quel est le .hex a flasher sur le pic pour que ce dernier est le bootloader d'iclu et que je puisse faire les MAJ en usb a l'avenir.
Modification, réparation,console xbox 360,PS3,psp,DS.Réparations diverses, changement de lecteur,lentille blueray, installation jtag et hack glitch, flash lecteur fat,slim. Installtion ode xkey pour xbox 360 ou ode E3 pour PS3, installation Cfw sur ps3 via downgrade Teensy Travail bien fait.(Montreal,QC,CA).Beaucoups d'experience, prix raisonnable.Xbox glitch et flashé a vendre, linker ds a Montreal pm moi Xbox 360 Jasper 250gig jtag,Xbox 360 slim GOW cdual nand, Xbox 360 Jasper 20gig glitch, PS3 cfw 4.46 rogero
  • Retour en haut

Posté 17 octobre 2010 - 13:20

#16
Iro

Iro

    Sunriseur

  • Members
  • PipPip
  • 24 messages
Bon quelqu'un à réussi à le faire fonctionner à partir du typon donné ?
Il ne me reconnait pas mon PIC
Merci
  • Retour en haut

Posté 19 octobre 2010 - 12:20

#17
kingromain

kingromain

    Sunriseur

  • Members
  • PipPip
  • 20 messages
Merci beaucoup pour le tuto ;-)

Pour ceux que ça intéresse j'ai réalisé le schéma sur le logiciel Proteus 7.5 ainsi que le routage, j'ai aussi ajouté deux fichiers pdf contenant les typons prêt à être imprimé sur calque (format A4 et A5).
Voilà un zip contenant le tout :
http://www.megaupload.com/?d=YO5W9X98
  • Retour en haut

Posté 19 octobre 2010 - 16:27

#18
Iro

Iro

    Sunriseur

  • Members
  • PipPip
  • 24 messages
Merci Kingromain, je vais tester; Tu as reussi à faire un prog qui fonctionne ?
J'ai fait le mien à partir u tuto mais il ne me detecte pas le PIC....
J'ai vérifier mes soudures tous est ok ...
Une idée ? Une astuce de sioux pour le port parralléle ?
J'ai l'impression de pas avoir la bonne tension sur VPP.
Pareil , j'ai 4,2v sur VDD, ce qui est la limite basse sur le datashetet du 18F2550
  • Retour en haut

Posté 19 octobre 2010 - 19:14

#19
kingromain

kingromain

    Sunriseur

  • Members
  • PipPip
  • 20 messages
Non je n'ai pas encore réalisé la plaque, je compte le faire cette semaine, je vous tiendrais au courant ;-)
Pour le 4.2V ça peut peut être se régler avec une alimentation externe de 5V (Port USB ? Chargeur PSP ?)
  • Retour en haut

Posté 19 octobre 2010 - 21:32

#20
Iro

Iro

    Sunriseur

  • Members
  • PipPip
  • 24 messages
j'ai essayé le coups du 5V mais le problème était ailleurs : il y à une erreur sur le typon d'evilstyle. Il manque un lien entre la pin 14 du DB25 et la pin 27 du pic.
Après avoir corrigé çà sur mon circuit, j'ai pu programmer le bootloader.
  • Retour en haut
